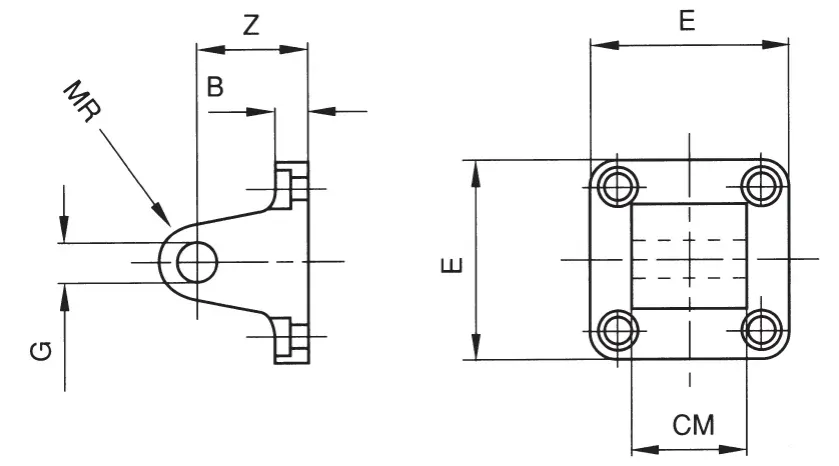

Code | USA Ref | 3D Drawings | Ø mm | B mm | E mm | G mm | Z mm | CM mm | MR mm | |
---|---|---|---|---|---|---|---|---|---|---|
VCMZ 032 NE | VCMZ032NE | Request access | 32 | 9 | 45 | 10 | 22 | 26 | 10 | |
VCMZ 040 NE | VCMZ040NE | Request access | 40 | 9 | 52 | 12 | 25 | 28 | 12 | |
VCMZ 050 NE | VCMZ050NE | Request access | 50 | 11 | 65 | 12 | 27 | 32 | 12 | |
VCMZ 063 NE | VCMZ063NE | Request access | 63 | 11 | 75 | 16 | 32 | 40 | 16 | |
VCMZ 080 NE | VCMZ080NE | Request access | 80 | 14 | 95 | 16 | 36 | 50 | 16 | |
VCMZ 100 NE | VCMZ100NE | Request access | 100 | 14 | 115 | 20 | 41 | 60 | 20 | |
VCMZ 125 NE | VCMZ125NE | Request access | 125 | 20 | 140 | 25 | 50 | 70 | 25 | |
VCMZ 160 NE | VCMZ160NE | Request access | 160 | 20 | 180 | 30 | 55 | 90 | 25 | |
VCMZ 200 NE | VCMZ200NE | Request access | 200 | 25 | 220 | 30 | 60 | 90 | 25 | |
VCMZ 250 NE | VCMZ250NE | Request access | 250 | 25 | 270 | 40 | 70 | 110 | 40 |
