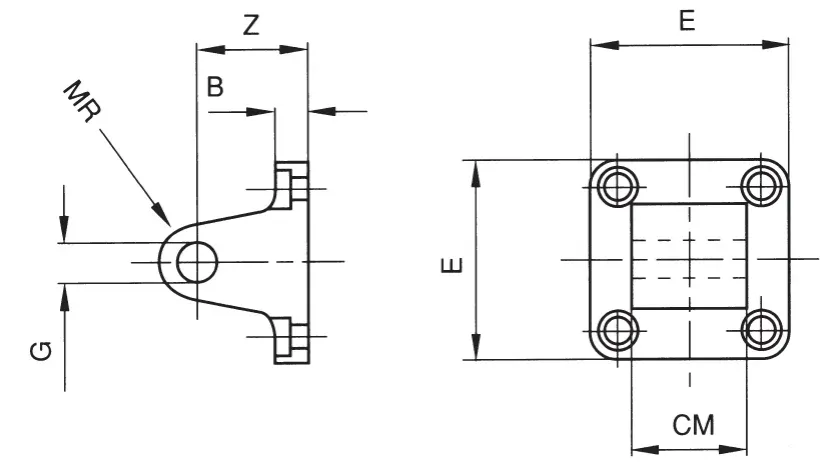

Code | USA Ref | 3D Drawings | Ø mm | B mm | E mm | G mm | Z mm | CM mm | MR mm | |
---|---|---|---|---|---|---|---|---|---|---|
VCMI 032 | VCMI032 | Request access | 32 | 9 | 45 | 10 | 22 | 26 | 10 | |
VCMI 040 | VCMI040 | Request access | 40 | 9 | 52 | 12 | 25 | 28 | 12 | |
VCMI 050 | VCMI050 | Request access | 50 | 11 | 65 | 12 | 27 | 32 | 12 | |
VCMI 063 | VCMI063 | Request access | 63 | 11 | 75 | 16 | 32 | 40 | 16 | |
VCMI 080 | VCMI080 | Request access | 80 | 14 | 95 | 16 | 36 | 50 | 16 | |
VCMI 100 | VCMI100 | Request access | 100 | 14 | 115 | 20 | 41 | 60 | 20 | |
VCMI 125 | VCMI125 | Request access | 125 | 20 | 140 | 25 | 50 | 70 | 25 | |
VCMI 160 | VCMI160 | Request access | 160 | 20 | 180 | 30 | 55 | 90 | 25 | |
VCMI 200 | VCMI200 | Request access | 200 | 25 | 220 | 30 | 60 | 90 | 25 |
