VCPI

LOW-RISE PEDESTAL - INOX

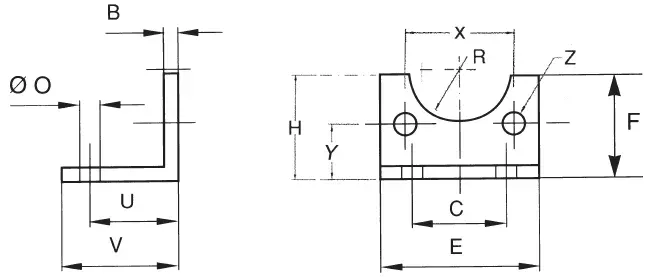

prodotto___accessoricilindri_vcpi_iso15552-d

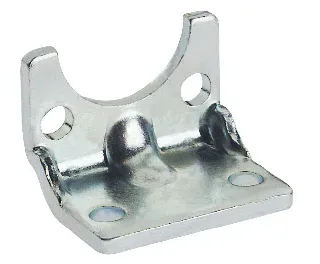

prodotto___accessoricilindri_vcpi_iso15552-f
Code USA Ref 3D Drawings Ø mm B mm C mm E mm F mm O mm U mm V mm R mm Z mm X mm Y mm H mm
VCPI 032 VCPI032 Request access 32 4 32 45 30 7 24 35 15 7 32,5 15,75 32
VCPI 040 VCPI040 Request access 40 4 36 52 30 9 28 36 17,5 7 38 17 36
VCPI 050 VCPI050 Request access 50 5 45 65 36 9 32 47 20 9 46,5 21,75 45
VCPI 063 VCPI063 Request access 63 5 50 75 35 9 32 45 22,5 9 56,5 21,75 50
VCPI 080 VCPI080 Request access 80 6 63 95 47 12 41 55 22,5 11 72 27 63
VCPI 100 VCPI100 Request access 100 6 75 115 53 14 41 57 27,5 11 89 26,5 71
VCPI 125 VCPI125 Request access 125 8 90 140 70 16,5 45 70 30 14 110 35 90
