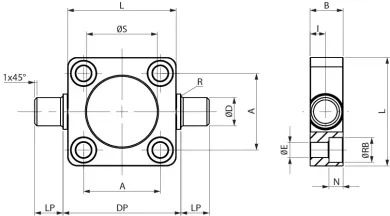

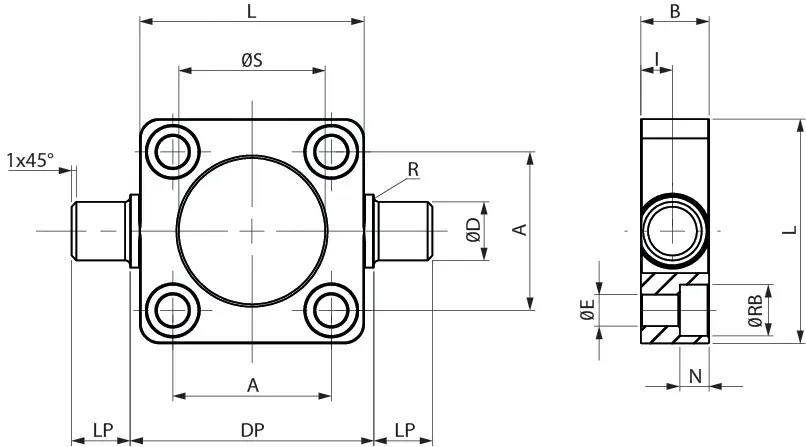

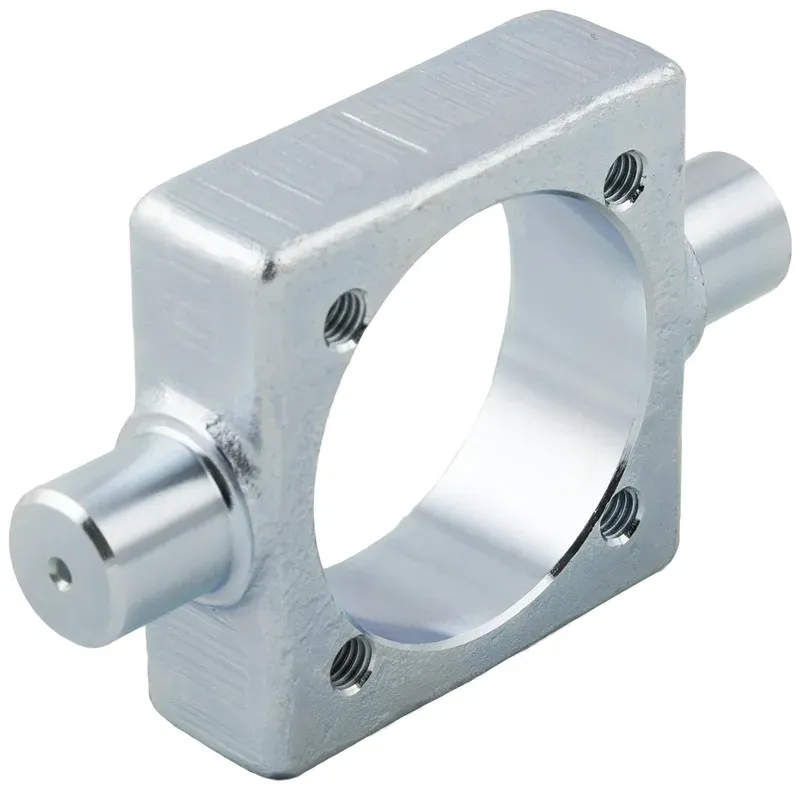

Code | USA Ref | 3D Drawings | Ø mm | A mm | L mm | DP mm | LP mm | D mm | S mm | B mm | R mm | I mm | E mm | RB mm | N mm | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VCNF 032 | VCNF032 | Request access | 32 | 32,5 | 46 | 50 | 12 | 12 | 30 | 14 | 1 | 6,5 | 6,5 | 10,5 | 6 | |
VCNF 040 | VCNF040 | Request access | 40 | 38 | 59 | 63 | 16 | 16 | 35 | 19 | 1,5 | 9 | 6,5 | 10,5 | 6 | |
VCNF 050 | VCNF050 | Request access | 50 | 46,5 | 69 | 75 | 16 | 16 | 40 | 19 | 1,6 | 9 | 8,5 | 13,5 | 8 | |
VCNF 063 | VCNF063 | Request access | 63 | 56,5 | 84 | 90 | 20 | 20 | 45 | 24 | 1,6 | 11,5 | 8,5 | 13,5 | 8 | |
VCNF 080 | VCNF080 | Request access | 80 | 72 | 102 | 110 | 20 | 20 | 45 | 24 | 1,6 | 11,5 | 10,5 | 16,5 | 10 | |
VCNF 100 | VCNF100 | Request access | 100 | 89 | 125 | 132 | 25 | 25 | 55 | 29 | 2 | 14 | 10,5 | 16,5 | 10 | |
VCNF 125 | VCNF125 | Request access | 125 | 110 | 150 | 160 | 25 | 25 | 60 | 30 | 2 | 15 | 13,5 | 20 | 12 |
