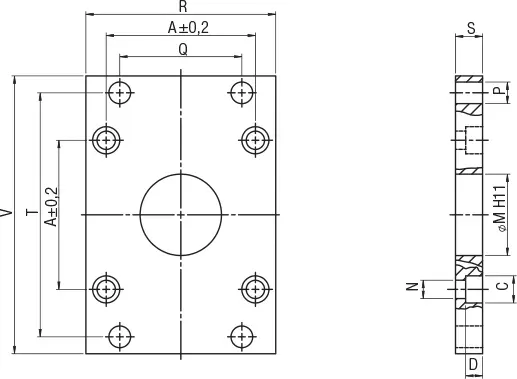

Code | USA Ref | 3D Drawings | Ø | Ø M | P | S | D | C | N | A | Q | R | T | V | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VFL 032 | VFL032 | Request access | 1.260 (32) | 1.181 (30) | 0.276 (7) | 0.394 (10) | 0.197 (5) | 0.413 (10.5) | 0.256 (6.5) | 1.280 (32.5) | 1.260 (32) | 1.772 (45) | 2.520 (64) | 3.150 (80) | |
VFL 040 | VFL040 | Request access | 1.575 (40) | 1.378 (35) | 0.354 (9) | 0.394 (10) | 0.197 (5) | 0.433 (11) | 0.256 (6.5) | 1.496 (38) | 1.417 (36) | 2.047 (52) | 2.835 (72) | 3.543 (90) | |
VFL 050 | VFL050 | Request access | 1.969 (50) | 1.575 (40) | 0.354 (9) | 0.472 (12) | 0.217 (5.5) | 0.591 (15) | 0.335 (8.5) | 1.831 (46.5) | 1.772 (45) | 2.559 (65) | 3.543 (90) | 4.331 (110) | |
VFL 063 | VFL063 | Request access | 2.480 (63) | 1.772 (45) | 0.354 (9) | 0.472 (12) | 0.217 (5.5) | 0.591 (15) | 0.335 (8.5) | 2.224 (56.5) | 1.969 (50) | 2.953 (75) | 3.937 (100) | 4.724 (120) | |
VFL 080 | VFL080 | Request access | 3.150 (80) | 1.772 (45) | 0.472 (12) | 0.630 (16) | 0.315 (8) | 0.709 (18) | 0.413 (10.5) | 2.835 (72) | 2.480 (63) | 3.740 (95) | 4.961 (126) | 5.906 (150) | |
VFL 100 | VFL100 | Request access | 3.937 (100) | 2.165 (55) | 0.551 (14) | 0.630 (16) | 0.315 (8) | 0.709 (18) | 0.413 (10.5) | 3.504 (89) | 2.953 (75) | 4.528 (115) | 5.906 (150) | 6.693 (170) | |
VFL 125 | VFL125 | Request access | 4.921 (125) | 2.362 (60) | 0.630 (16) | 0.787 (20) | 0.374 (9.5) | 0.787 (20) | 0.531 (13.5) | 4.331 (110) | 3.543 (90) | 5.512 (140) | 7.087 (180) | 8.071 (205) | |
VFL 160 | VFL160 | Request access | 6.299 (160) | 2.559 (65) | 0.709 (18) | 0.787 (20) | 0.413 (10.5) | 1.024 (26) | 0.669 (17) | 5.512 (140) | 4.528 (115) | 7.087 (180) | 9.055 (230) | 10.236 (260) | |
VFL 200 | VFL200 | Request access | 7.874 (200) | 2.953 (75) | 0.866 (22) | 0.984 (25) | 0.492 (12.5) | 1.024 (26) | 0.669 (17) | 6.890 (175) | 5.315 (135) | 8.661 (220) | 10.630 (270) | 11.811 (300) | |
VFL 250 | VFL250 | Request access | 9.843 (250) | 3.543 (90) | 1.024 (26) | 0.984 (25) | 0.571 (14.5) | 1.299 (33) | 0.866 (22) | 8.661 (220) | 6.496 (165) | 11.220 (285) | 12.992 (330) | 15.748 (400) | |
VFL 320 | VFL320 | Request access | 12.598 (320) | 4.331 (110) | 1.299 (33) | 1.181 (30) | 0.591 (15) | 1.535 (39) | 1.024 (26) | 10.630 (270) | 7.874 (200) | 13.780 (350) | 15.748 (400) | 18.504 (470) |
