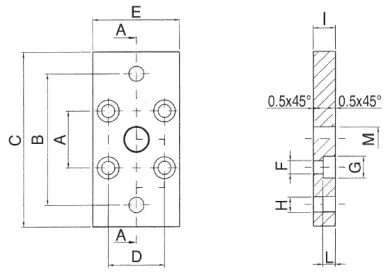

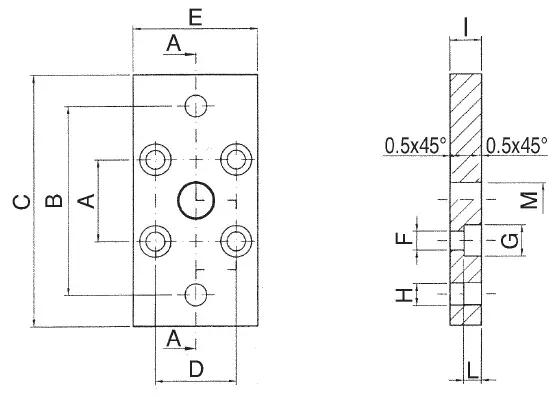

Code | USA Ref | 3D Drawings | Ø mm | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | I mm | L mm | M mm | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
QFL 012 | QFL012 | Request access | 12 - 16 | 18 | 43 | 55 | 18 | 29 | 4.5 | 9 | 5,5 | 10 | 5,4 | 10 | |
QFL 020 | QFL020 | Request access | 20 | 22 | 55 | 70 | 22 | 36 | 5.5 | 10 | 6,6 | 10 | 5,4 | 12 | |
QFL 025 | QFL025 | Request access | 25 | 26 | 60 | 76 | 26 | 40 | 5.5 | 10 | 6,6 | 10 | 5,4 | 12 |
