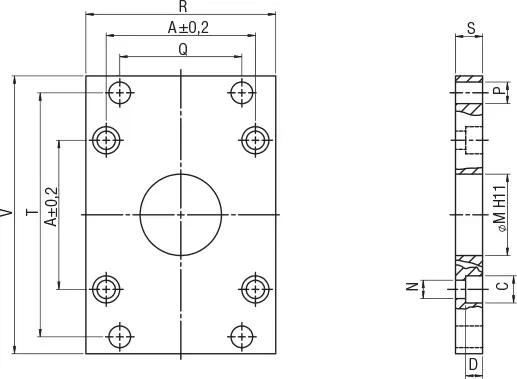

Code | USA Ref | 3D Drawings | Ø | Ø M | P | S | D | C | N | A | Q | R | T | V | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VFLI 032 | VFLI032 | Request access | 1.260 (32) | 1.181 (30) | 0.276 (7) | 0.394 (10) | 0.197 (5) | 0.413 (10.5) | 0.256 (6.5) | 1.280 (32.5) | 1.260 (32) | 1.772 (45) | 2.520 (64) | 3.150 (80) | |
VFLI 040 | VFLI040 | Request access | 1.575 (40) | 1.378 (35) | 0.354 (9) | 0.394 (10) | 0.197 (5) | 0.433 (11) | 0.256 (6.5) | 1.496 (38) | 1.417 (36) | 2.047 (52) | 2.835 (72) | 3.543 (90) | |
VFLI 050 | VFLI050 | Request access | 1.969 (50) | 1.575 (40) | 0.354 (9) | 0.472 (12) | 0.217 (5.5) | 0.591 (15) | 0.335 (8.5) | 1.831 (46.5) | 1.772 (45) | 2.559 (65) | 3.543 (90) | 4.331 (110) | |
VFLI 063 | VFLI063 | Request access | 2.480 (63) | 1.772 (45) | 0.354 (9) | 0.472 (12) | 0.217 (5.5) | 0.591 (15) | 0.335 (8.5) | 2.224 (56.5) | 1.969 (50) | 2.953 (75) | 3.937 (100) | 4.724 (120) | |
VFLI 080 | VFLI080 | Request access | 3.150 (80) | 1.772 (45) | 0.472 (12) | 0.630 (16) | 0.315 (8) | 0.709 (18) | 0.413 (10.5) | 2.835 (72) | 2.480 (63) | 3.740 (95) | 4.961 (126) | 5.906 (150) | |
VFLI 100 | VFLI100 | Request access | 3.937 (100) | 2.165 (55) | 0.551 (14) | 0.630 (16) | 0.315 (8) | 0.709 (18) | 0.413 (10.5) | 3.504 (89) | 2.953 (75) | 4.528 (115) | 5.906 (150) | 6.693 (170) |
