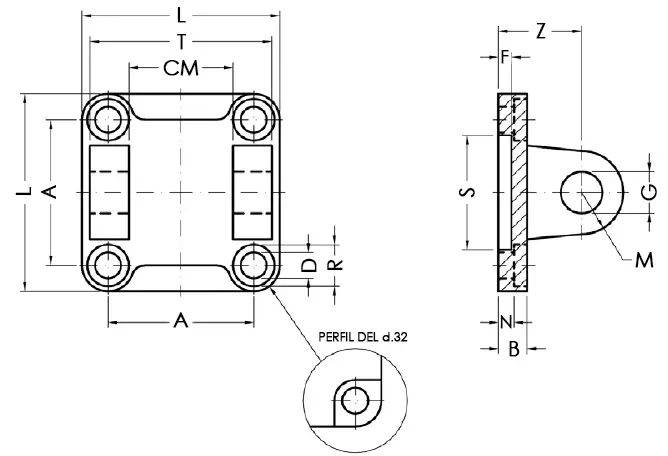

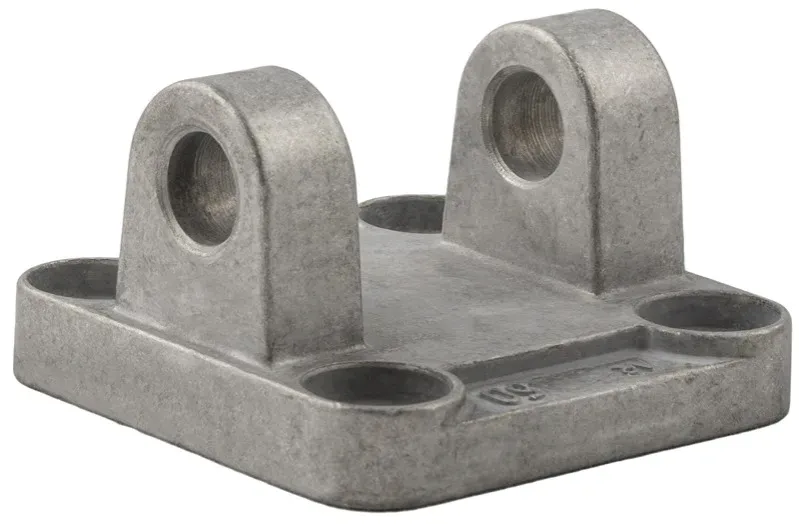

Code | USA Ref | 3D Drawings | Ø mm | A mm | L mm | D mm | R mm | N mm | B mm | S mm | F mm | Z mm | G mm | M mm | CM mm | T mm | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VCHZ 032 NE | VCHZ032NE | Request access | 32 | 32,5 | 45 | 6,6 | 11 | 5,5 | 9 | 30 | 5 | 22 | 10 | 10 | 26 | 45 | |
VCHZ 040 NE | VCHZ040NE | Request access | 40 | 38 | 52 | 6,6 | 11 | 5,5 | 9 | 35 | 5 | 25 | 12 | 12 | 28 | 52 | |
VCHZ 050 NE | VCHZ050NE | Request access | 50 | 46,5 | 65 | 9 | 15 | 6,5 | 11 | 40 | 5 | 27 | 12 | 12 | 32 | 60 | |
VCHZ 063 NE | VCHZ063NE | Request access | 63 | 56,5 | 75 | 9 | 15 | 6,5 | 11 | 45 | 5 | 32 | 16 | 16 | 40 | 70 | |
VCHZ 080 NE | VCHZ080NE | Request access | 80 | 72 | 95 | 11 | 18 | 10 | 14 | 45 | 5 | 36 | 16 | 16 | 50 | 90 | |
VCHZ 100 NE | VCHZ100NE | Request access | 100 | 89 | 115 | 11 | 18 | 10 | 14 | 55 | 5 | 41 | 20 | 20 | 60 | 110 | |
VCHZ 125 NE | VCHZ125NE | Request access | 125 | 110 | 140 | 14 | 20 | 10 | 20 | 60 | 7 | 50 | 25 | 25 | 70 | 130 | |
VCHZ 160 NE | VCHZ160NE | Request access | 160 | 140 | 180 | 18 | 26 | 10 | 20 | 65 | 7 | 55 | 30 | 25 | 90 | 170 | |
VCHZ 200 NE | VCHZ200NE | Request access | 200 | 175 | 220 | 18 | 26 | 11 | 25 | 75 | 7 | 60 | 30 | 25 | 90 | 170 | |
VCHZ 250 NE | VCHZ250NE | Request access | 250 | 220 | 270 | 22 | 33 | 11 | 25 | 90 | - | 70 | 40 | 40 | 110 | 200 |
