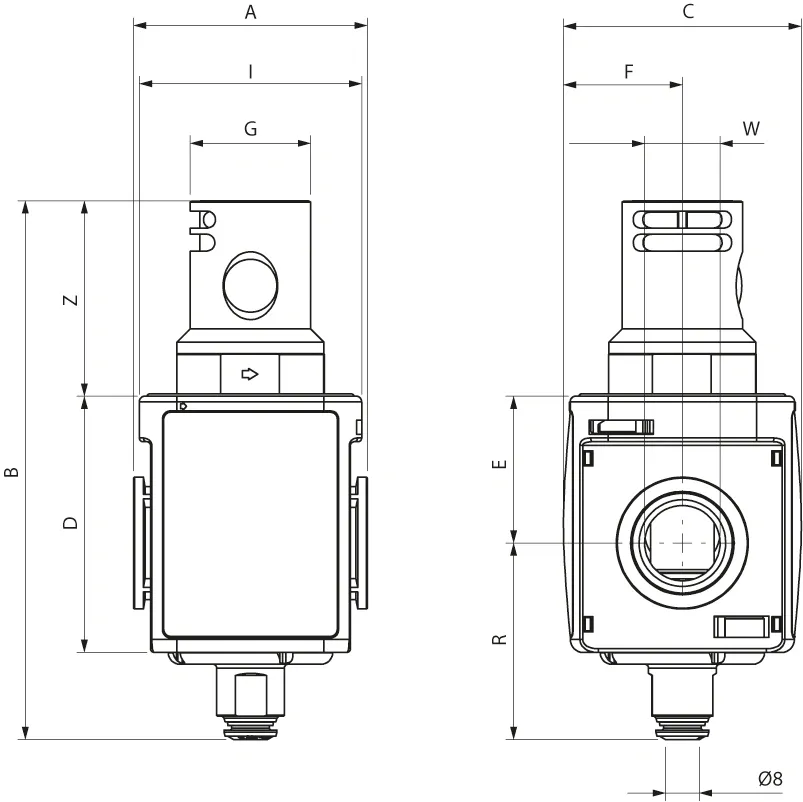

Code | USA Ref | 3D Drawings | Size | Thread (NPTF) | Flow Rate | Function | Drive | A | B | C | D | W | E | F | G | I | R | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
N050 103 000 000 | N050103000000 | Request access | V3V 1 | 1/4 | 95,30 cfm (2700 Nl/min) | NC | Manual | 2.008 (51) | 5.276 (134) | 2.008 (51) | 2.244 (57) | 1/4 - 3/8 | 1.280 (32.5) | 1.004 (25.5) | 1.260 (32) | 1.870 (47.5) | 1.811 (46) | 2.205 (56) | |
N050 104 000 000 | N050104000000 | Request access | V3V 1 | 3/8 | 95,30 cfm (2700 Nl/min) | NC | Manual | 2.008 (51) | 5.276 (134) | 2.008 (51) | 2.244 (57) | 1/4 - 3/8 | 1.280 (32.5) | 1.004 (25.5) | 1.260 (32) | 1.870 (47.5) | 1.811 (46) | 2.205 (56) | |
N050 204 000 000 | N050204000000 | Request access | V3V 2 | 3/8 | 123,60 cfm (3500 NI/min) | NC | Manual | 2.441 (62) | 5.630 (143) | 2.480 (63) | 2.677 (68) | 3/8 - 1/2 | 1.535 (39) | 1.240 (31.5) | 1.260 (32) | 2.323 (59) | 2.047 (52) | 2.008 (51) | |
N050 205 000 000 | N050205000000 | Request access | V3V 2 | 1/2 | 123,60 cfm (3500 NI/min) | NC | Manual | 2.441 (62) | 5.630 (143) | 2.480 (63) | 2.677 (68) | 3/8 - 1/2 | 1.535 (39) | 1.240 (31.5) | 1.260 (32) | 2.323 (59) | 2.047 (52) | 2.008 (51) |
