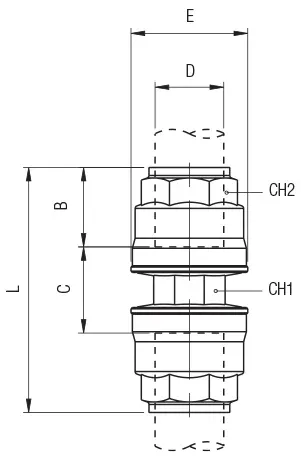

Code | USA Ref | 3D Drawings | D | B | C | E | L | CH1 | CH2 | * | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
90040 00 001 | 90040-20 | Request access | 20 | 1.240 (31.5) | 0.571 (14.5) | 1.358 (34.5) | 3.012 (76.5) | 0.827 (21) | 1.181 (30) | 2 | ||
90040 00 002 | 90040-25 | Request access | 25 | 1.516 (38.5) | 0.531 (13.5) | 1.673 (42.5) | 3.563 (90.5) | 1.024 (26) | 1.378 (35) | 2 | ||
90040 00 003 | 90040-32 | Request access | 32 | 1.811 (46) | 0.571 (14.5) | 2.047 (52) | 4.193 (106.5) | 1.260 (32) | 1.772 (45) | 2 | ||
90040 00 004 | 90040-40 | Request access | 40 | 2.047 (52) | 0.827 (21) | 2.480 (63) | 4.921 (125) | 1.614 (41) | 2.165 (55) | 2 | ||
90040 00 005 | 90040-50 | Request access | 50 | 2.500 (63.5) | 0.846 (21,5) | 2.874 (73) | 5.846 (148,5) | 1.968 (50) | 2.559 (65) | 1 | ||
90040 00 006 | 90040-63 | Request access | 63 | 2.323 (59) | 0.984 (25) | 3.622 (92) | 6.299 (160) | 2.559 (65) | 2.756 (70) | 1 | ||
90040 00 005 A | 90040A-50 | Request access | 50 | 2.303 (58.5) | 2.323 (59) | 3.307 (84) | 6.890 (175) | 2.323 (59) | 2.835 (72) | Aluminium | 2 | |
90040 00 006 A | 90040A-63 | Request access | 63 | 2.264 (57.5) | 1.732 (44) | 3.701 (94) | 6.260 (159) | 2.874 (73) | 2.953 (75) | Aluminium | 1 |
