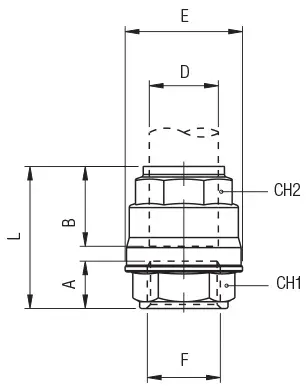

Code | USA Ref | 3D Drawings | D | F | A | B | E | L | CH1 | CH2 | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
90031 00 001 | 90031-20-08 | Request access | 20 | 1/2 | 0.591 (15) | 1.240 (31.5) | 1.358 (34.5) | 1.929 (49) | 0.945 (24) | 1.181 (30) | 5 | |
90031 00 002 | 90031-25-12 | Request access | 25 | 3/4 | 0.650 (16.5) | 1.516 (38.5) | 1.673 (42.5) | 2.224 (56.5) | 1.260 (32) | 1.378 (35) | 5 | |
90031 00 003 | 90031-32-16 | Request access | 32 | 1" | 0.748 (19) | 1.811 (46) | 2.047 (52) | 2.618 (66.5) | 1.496 (38) | 1.772 (45) | 2 | |
90031 00 004 | 90031-40-20 | Request access | 40 | 1" 1/4 | 0.866 (22) | 2.047 (52) | 2.480 (63) | 2.992 (76) | 1.969 (50) | 2.165 (55) | 2 |
