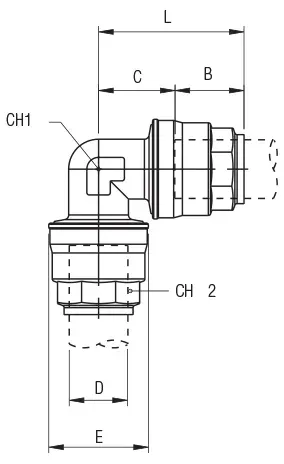

Code | USA Ref | 3D Drawings | D | B | C | E | L | CH1 | CH2 | * | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
90130 00 001 | 90130-20 | Request access | 20 | 1.240 (31.5) | 0.748 (19) | 1.358 (34.5) | 2.008 (51) | 0.827 (21) | 1.181 (30) | 4 | ||
90130 00 002 | 90130-25 | Request access | 25 | 1.516 (38.5) | 0.906 (23) | 1.673 (42.5) | 2.421 (61.5) | 1.024 (26) | 1.378 (35) | 4 | ||
90130 00 003 | 90130-32 | Request access | 32 | 1.811 (46) | 1.102 (28) | 2.047 (52) | 2.933 (74.5) | 1.339 (34) | 1.772 (45) | 2 | ||
90130 00 004 | 90130-40 | Request access | 40 | 2.047 (52) | 1.339 (34) | 2.480 (63) | 3.406 (86.5) | 1.614 (41) | 2.165 (55) | 2 | ||
90130 00 006 | 90130-63 | Request access | 63 | 2.323 (59) | 2.047 (52) | 3.622 (92) | 0.433 (11) | 2.559 (65) | 2.756 (70) | 1 | ||
90130 00 005 A | 90130A-50 | Request access | 50 | 2.303 (58.5) | 2.480 (63) | 3.307 (84) | 4.783 (121.5) | 2.323 (59) | 2.835 (72) | Aluminium | 1 | |
90130 00 006 A | 90130A-63 | Request access | 63 | 2.264 (57.5) | 2.185 (55.5) | 3.701 (94) | 4.449 (113) | 2.874 (73) | 2.953 (75) | Aluminium | 1 |
