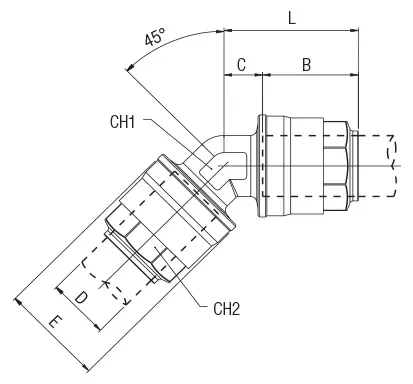

Code | USA Ref | 3D Drawings | D | B | C | E | L | CH1 | CH2 | * | Bag | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
90140 00 001 | 90140-20 | Request access | 20 | 1.240 (31.5) | 0.492 (12.5) | 1.358 (34.5) | 1.732 (44) | 0.827 (21) | 1.181 (30) | 4 | ||
90140 00 002 | 90140-25 | Request access | 25 | 1.516 (38.5) | 0.531 (13.5) | 1.673 (42.5) | 2.047 (52) | 1.024 (26) | 1.378 (35) | 4 | ||
90140 00 003 | 90140-32 | Request access | 32 | 1.811 (46) | 0.591 (15) | 2.047 (52) | 2.402 (61) | 1.339 (34) | 1.772 (45) | 2 | ||
90140 00 004 | 90140-40 | Request access | 40 | 2.047 (52) | 0.709 (18) | 2.480 (63) | 2.756 (70) | 1.614 (41) | 2.165 (55) | 1 | ||
90140 00 005 | 90140-50 | Request access | 50 | 2.500 (63.5) | 0.787 (20) | 2.874 (73) | 3.287 (83.5) | 1.969 (50) | 2.559 (65) | 2 | ||
90140 00 006 | 90140-63 | Request access | 63 | 2.323 (59) | 0.945 (24) | 3.622 (92) | 3.268 (83) | 2.559 (65) | 2.756 (70) | 1 | ||
90140 00 005 A | 90140A-50 | Request access | 50 | 2.303 (58.5) | 1.398 (35.5) | 3.307 (84) | 3.701 (94) | 2.323 (59) | 2.835 (72) | Aluminium | 2 | |
90140 00 006 A | 90140A-63 | Request access | 63 | 2.264 (57.5) | 0.945 (24) | 3.701 (94) | 3.228 (82) | 2.874 (73) | 2.953 (75) | Aluminium | 1 |
