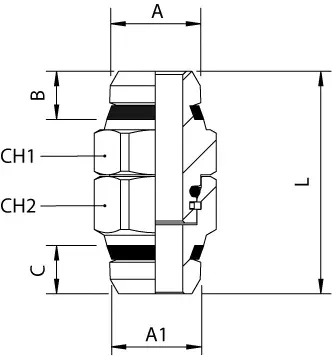

Code | USA Ref | 3D Drawings | A | A 1 | B | C | L | CH1 | CH2 | Pack | |
---|---|---|---|---|---|---|---|---|---|---|---|
82201 00 003 | 82201N-02-04 | Request access | 1/8 | 1/4 | 0.276 (7) | 0.335 (8.5) | 1.169 (29.7) | 0.551 (14) | 0.630 (16) | 10 | |
82201 00 001 | 82201N-04-04 | Request access | 1/4 | 1/4 | 0.335 (8.5) | 0.335 (8.5) | 1.260 (32) | 0.630 (16) | 0.630 (16) | 10 | |
82201 00 004 | 82201N-04-06 | Request access | 1/4 | 3/8 | 0.335 (8.5) | 0.354 (9) | 1.307 (33.2) | 0.630 (16) | 0.787 (20) | 10 | |
82201 00 002 | 82201N-06-06 | Request access | 3/8 | 3/8 | 0.354 (9) | 0.354 (9) | 1.307 (33.2) | 0.787 (20) | 0.787 (20) | 10 | |
82201 00 005 | 82201N-04-08 | Request access | 1/4 | 1/2 | 0.335 (8.5) | 0.354 (9) | 1.305 (33.15) | 0.630 (16) | 0.827 (21) | 10 | |
82201 00 006 | 82201N-08-08 | Request access | 1/2 | 1/2 | 0.413 (10.5) | 0.354 (9) | 1.325 (33.65) | 0.827 (21) | 0.827 (21) | 10 |
