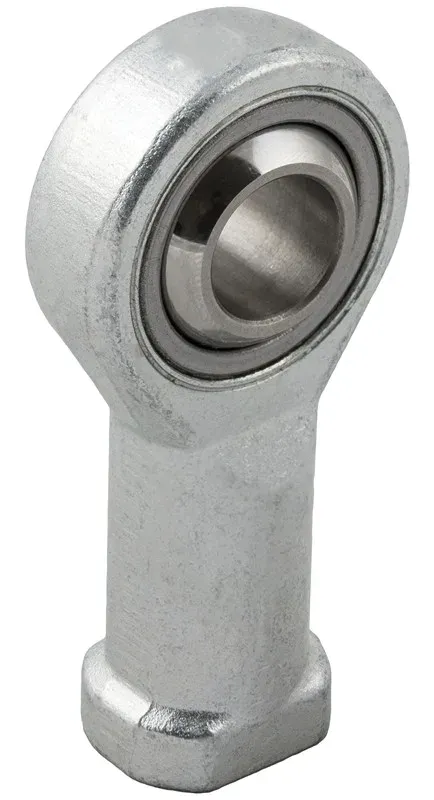

ROD ENDS SELF-LUBRICATING - STEEL

Technical characteristics / catalogAignep Scan Labels Certifications
ROD ENDS SELF-LUBRICATING - STEEL
ROD ENDS SELF-LUBRICATING - STEEL

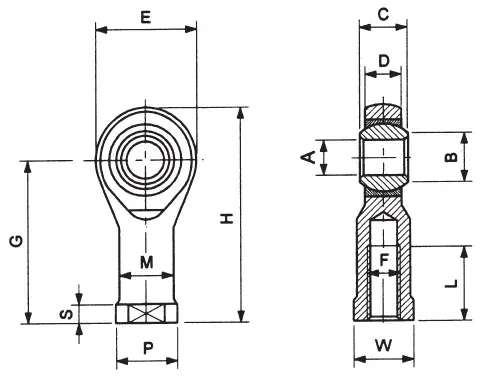

Code USA REF  Draw F A H7 mm B 0 mm C 0 -0,13 mm Ø Sphere mm D ± 0,13 mm E ± 0,5 mm G ± 0,5 mm H mm L ± 0,7 mm M ± 0,7 mm P ± 0,5 mm S ± 0,7 mm W ± 0,25 mm Radial Load Dynamic Kg Radial Load Static Kg Weight g
TF 020     TF020 Download M8X1,25 8 10,4 12 15,88 9 24 36 48 12 12,5 16 5 14 780 1900 36
TF 025     TF025 Download M10X1,25 10 12,9 14 19.05 11,5 30 43 58 15 15 19 6,5 16 1200 3100 88
TF 040     TF040 Download M12X1,25 12 15,4 16 22.23 12,5 34 50 67 18 17,5 22 6,5 18 1400 3700 120
TF 050     TF050 Download M16X1,5 16 19,3 21 28.58 15,5 42 64 85 24 22 27 8 24 2500 6300 240
TF 080     TF080 Download M20X1,5 20 24,4 25 34,93 18,5 50 77 102 30 27,5 34 10 30 3700 8300 430
TF 125     TF125 Download M27X2 28 32,3 35 47,59 26 66 103 136 41 37 46 14 41 7100 14200 1120
TF 125/30     TF125/30 M27X2 30 34,8 37 - 25 70 110 146 51 40 50 15 41 7100 10800 1120
TF 160     TF160 Download M36X2 35 - 43 - - - 125 - 56 - 58 - - - - 1600
TF 250     TF250 Download M42X2 40 - 49 - - - 142 - 60 - 65 - - - - 2800
TF 320     TF320 M48X2 50 - 60 - - - 162 - 65 - 75 - - - - 5000
Code Draw F A H7 mm B 0 mm C 0 -0,13 mm Ø Sphere mm D ± 0,13 mm E ± 0,5 mm G ± 0,5 mm H mm L ± 0,7 mm M ± 0,7 mm P ± 0,5 mm S ± 0,7 mm W ± 0,25 mm Radial Load Dynamic Kg Radial Load Static Kg Weight g
TF 020 Download M8X1,25 8 10,4 12 15,88 9 24 36 48 12 12,5 16 5 14 780 1900 36
TF 025 Download M10X1,25 10 12,9 14 19.05 11,5 30 43 58 15 15 19 6,5 16 1200 3100 88
TF 040 Download M12X1,25 12 15,4 16 22.23 12,5 34 50 67 18 17,5 22 6,5 18 1400 3700 120
TF 050 Download M16X1,5 16 19,3 21 28.58 15,5 42 64 85 24 22 27 8 24 2500 6300 240
TF 080 Download M20X1,5 20 24,4 25 34,93 18,5 50 77 102 30 27,5 34 10 30 3700 8300 430
TF 125 Download M27X2 28 32,3 35 47,59 26 66 103 136 41 37 46 14 41 7100 14200 1120
TF 125/30 M27X2 30 34,8 37 - 25 70 110 146 51 40 50 15 41 7100 10800 1120
TF 160 Download M36X2 35 - 43 - - - 125 - 56 - 58 - - - - 1600
TF 250 Download M42X2 40 - 49 - - - 142 - 60 - 65 - - - - 2800
TF 320 M48X2 50 - 60 - - - 162 - 65 - 75 - - - - 5000
