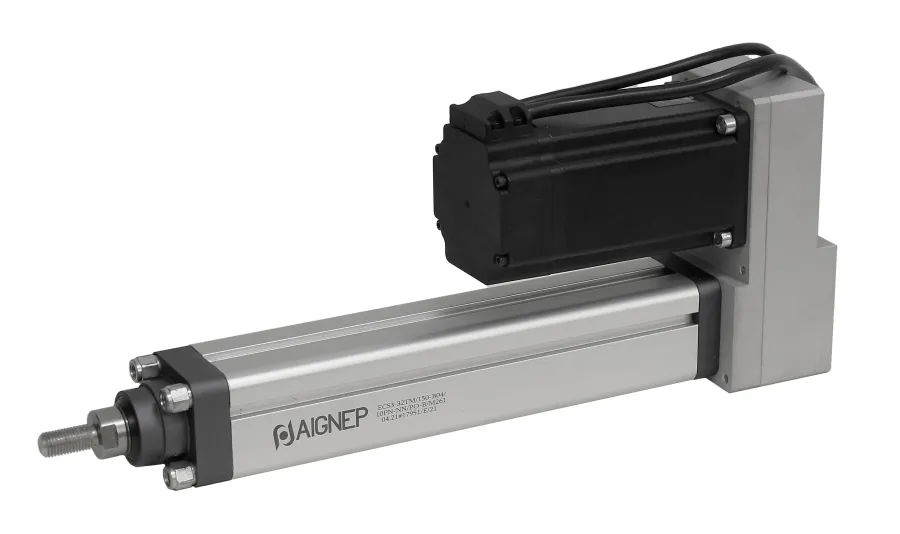

ЭЛЕКТРИЧЕСКИЙ ПРИВОД С ПАРАЛЛЕЛЬНЫМ ДВИГАТЕЛЕМ

Фильтр

G

ЭЛЕКТРИЧЕСКИЙ ПРИВОД С ПАРАЛЛЕЛЬНЫМ ДВИГАТЕЛЕМ

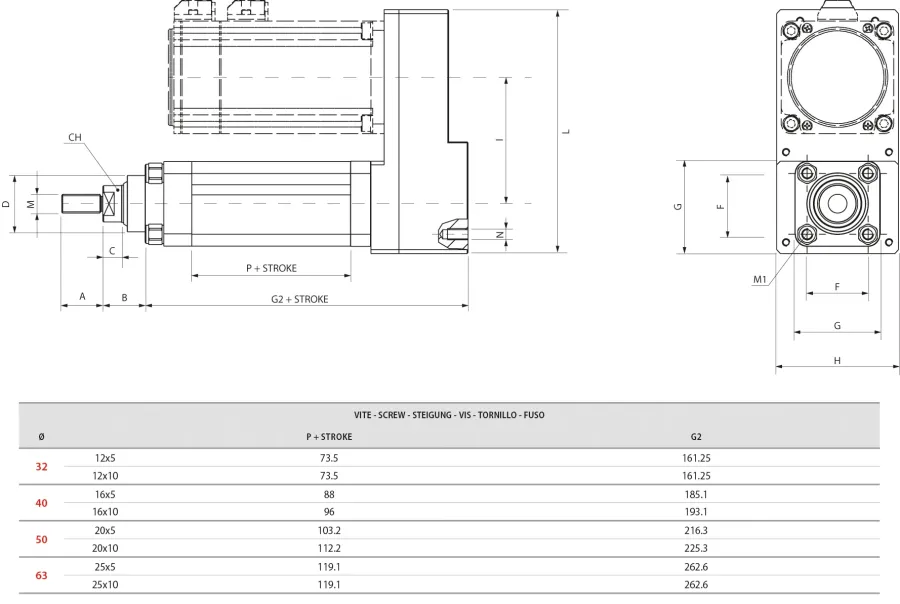

Код	3D чертежи	Ø	Ход	A	B	C	D	CH	I	L	M1	F	G	H	N
G 032 0100 05 1 A0	Запросить доступ	32	100	22	22.5	10	Ø30 - h7	15	67,5	130	M10x1,25	32,5	45,5	65	M6x13
G 032 0200 05 1 A0	Запросить доступ	32	200	22	22.5	10	Ø30 - h7	15	67,5	130	M10x1,25	32,5	45,5	65	M6x13
G 032 0300 05 1 A0	Запросить доступ	32	300	22	22.5	10	Ø30 - h7	15	67,5	130	M10x1,25	32,5	45,5	65	M6x13
G 032 0100 10 1 A0	Запросить доступ	32	100	22	22.5	10	Ø30 - h7	15	67,5	130	M10x1,25	32,5	45,5	65	M6x13
G 032 0200 10 1 A0	Запросить доступ	32	200	22	22.5	10	Ø30 - h7	15	67,5	130	M10x1,25	32,5	45,5	65	M6x13
G 032 0300 10 1 A0	Запросить доступ	32	300	22	22.5	10	Ø30 - h7	15	67,5	130	M10x1,25	32,5	45,5	65	M6x13
G 040 0150 05 1 B0	Запросить доступ	40	150	24	25	12	Ø35 - h7	17	67,5	134	M12x1,25	38	55	74,5	M6x13
G 040 0250 05 1 B0	Запросить доступ	40	250	24	25	12	Ø35 - h7	17	67,5	134	M12x1,25	38	55	74,5	M6x13
G 040 0350 05 1 B0	Запросить доступ	40	350	24	25	12	Ø35 - h7	17	67,5	134	M12x1,25	38	55	74,5	M6x13
G 040 0150 10 1 B0	Запросить доступ	40	150	24	25	12	Ø35 - h7	17	67,5	134	M12x1,25	38	55	74,5	M6x13
G 040 0250 10 1 B0	Запросить доступ	40	250	24	25	12	Ø35 - h7	17	67,5	134	M12x1,25	38	55	74,5	M6x13
G 040 0350 10 1 B0	Запросить доступ	40	350	24	25	12	Ø35 - h7	17	67,5	134	M12x1,25	38	55	74,5	M6x13
G 050 0100 05 1 C0	Запросить доступ	50	100	32	25	12	Ø40 - h7	24	82,5	164	M16x1,5	46,5	63,5	90	M8x15
G 050 0200 05 1 C0	Запросить доступ	50	200	32	25	12	Ø40 - h7	24	82,5	164	M16x1,5	46,5	63,5	90	M8x15
G 050 0300 05 1 C0	Запросить доступ	50	300	32	25	12	Ø40 - h7	24	82,5	164	M16x1,5	46,5	63,5	90	M8x15
G 050 0100 10 1 C0	Запросить доступ	50	100	32	25	12	Ø40 - h7	24	82,5	164	M16x1,5	46,5	63,5	90	M8x15
G 050 0200 10 1 C0	Запросить доступ	50	200	32	25	12	Ø40 - h7	24	82,5	164	M16x1,5	46,5	63,5	90	M8x15
G 050 0300 10 1 C0	Запросить доступ	50	300	32	25	12	Ø40 - h7	24	82,5	164	M16x1,5	46,5	63,5	90	M8x15
G 063 0200 05 1 D0	Запросить доступ	63	200	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0300 05 1 D0	Запросить доступ	63	300	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0400 05 1 D0	Запросить доступ	63	400	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0500 05 1 D0	Запросить доступ	63	500	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0200 10 1 D0	Запросить доступ	63	200	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0300 10 1 D0	Запросить доступ	63	300	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0400 10 1 D0	Запросить доступ	63	400	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
G 063 0500 10 1 D0	Запросить доступ	63	500	32	28	12	Ø45 - h7	30	90	186	M16x1,5	56,5	77	99	M8x16
