TS

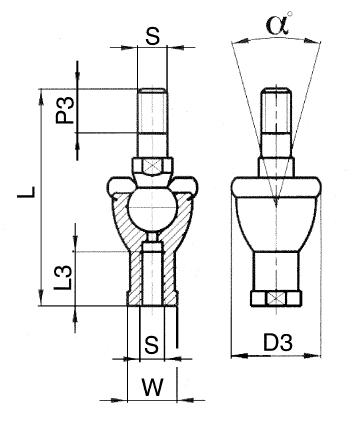

Код | Модели 3D | S | L | L3 | W | P3 | D3 | a° | Радиальная нагрузка (кН) | ||
---|---|---|---|---|---|---|---|---|---|---|---|
TS 020 | Загрузить | M8X1,25 | 65 | 16 | 14 | 12 | 20 | 30° | 3,5 | ||
TS 025 | Загрузить | M10X1,25 | 74,5 | 18 | 17 | 15 | 28 | 30° | 5 | ||
TS 040 | Загрузить | M12X1,25 | 84 | 20 | 19 | 17 | 32 | 30° | 6,7 | ||
TS 050 | Загрузить | M16X1,5 | 112 | 27 | 22 | 23 | 40 | 22° | 7,8 | ||
TS 080 | Загрузить | M20X1,5 | 133 | 38 | 30 | 25 | 45 | 15° | 10 |
Код | Модели 3D | S | L | L3 | W | P3 | D3 | a° | Радиальная нагрузка (кН) |
---|---|---|---|---|---|---|---|---|---|
TS 020 | Загрузить | M8X1,25 | 65 | 16 | 14 | 12 | 20 | 30° | 3,5 |
TS 025 | Загрузить | M10X1,25 | 74,5 | 18 | 17 | 15 | 28 | 30° | 5 |
TS 040 | Загрузить | M12X1,25 | 84 | 20 | 19 | 17 | 32 | 30° | 6,7 |
TS 050 | Загрузить | M16X1,5 | 112 | 27 | 22 | 23 | 40 | 22° | 7,8 |
TS 080 | Загрузить | M20X1,5 | 133 | 38 | 30 | 25 | 45 | 15° | 10 |
