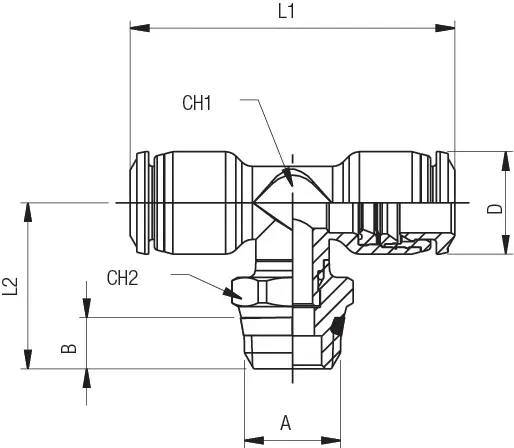

Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH1 | CH2 | D | Confezione | |
---|---|---|---|---|---|---|---|---|---|---|---|
85211 00 001 | Richiedi accesso | 1/8 | 1/8 | 5.5 | 30.5 | 18.5 | 7 | 13 | 10 | 10 | |
85211 00 002 | Richiedi accesso | 1/8 | 1/4 | 7 | 30.5 | 20 | 7 | 15 | 10 | 10 | |
85211 00 003 | Richiedi accesso | 5/32 | 1/8 | 5.5 | 33 | 18.5 | 7 | 13 | 10 | 10 | |
85211 00 004 | Richiedi accesso | 5/32 | 1/4 | 7 | 33 | 20 | 7 | 15 | 10 | 10 | |
85211 00 006 | Richiedi accesso | 1/4 | 1/8 | 5.5 | 41 | 20 | 9 | 13 | 12.5 | 10 | |
85211 00 007 | Richiedi accesso | 1/4 | 1/4 | 7 | 41 | 21.5 | 9 | 15 | 12.5 | 10 | |
85211 00 008 | Richiedi accesso | 5/16 | 1/8 | 5.5 | 44 | 21 | 10 | 13 | 14 | 10 | |
85211 00 009 | Richiedi accesso | 5/16 | 1/4 | 7 | 44 | 22.5 | 10 | 15 | 14 | 10 | |
85211 00 010 | Richiedi accesso | 5/16 | 3/8 | 7.5 | 44 | 23 | 10 | 17 | 14 | 10 | |
85211 00 011 | Richiedi accesso | 3/8 | 1/4 | 7 | 53 | 25.5 | 13 | 16 | 17 | 10 | |
85211 00 012 | Richiedi accesso | 3/8 | 3/8 | 7.5 | 53 | 25.5 | 13 | 17 | 17 | 10 | |
85211 00 013 | Richiedi accesso | 3/8 | 1/2 | 9 | 53 | 28 | 13 | 21 | 17 | 10 | |
85211 00 014 | Richiedi accesso | 1/2 | 1/4 | 7 | 60 | 27 | 16 | 16 | 20 | 10 | |
85211 00 015 | Richiedi accesso | 1/2 | 3/8 | 7.5 | 60 | 27 | 16 | 17 | 20 | 10 | |
85211 00 016 | Richiedi accesso | 1/2 | 1/2 | 9 | 60 | 29.5 | 16 | 21 | 20 | 10 |
