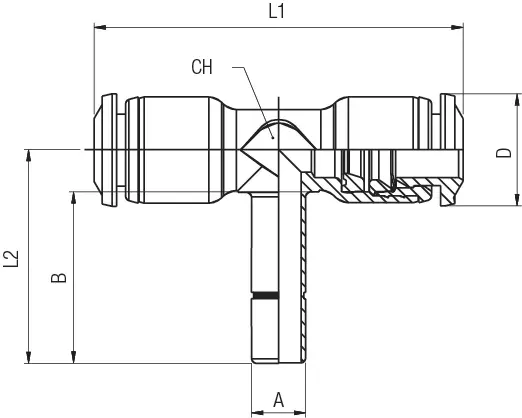

Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH | D | Confezione | |
---|---|---|---|---|---|---|---|---|---|---|
85240 00 001 | Richiedi accesso | 5/32 | 5/32 | 17 | 33 | 20,5 | 7 | 10 | 10 | |
85240 00 002 | Richiedi accesso | 5/32 | 1/4 | 19 | 33 | 22,5 | 7 | 10 | 10 | |
85240 00 006 | Richiedi accesso | 1/4 | 5/32 | 17 | 41 | 21,5 | 9 | 12,5 | 10 | |
85240 00 005 | Richiedi accesso | 1/4 | 1/4 | 19 | 41 | 23,5 | 9 | 12,5 | 10 | |
85240 00 007 | Richiedi accesso | 5/16 | 5/16 | 20 | 44 | 26 | 10 | 14 | 10 | |
85240 00 008 | Richiedi accesso | 5/16 | 3/8 | 22 | 44 | 28 | 10 | 14 | 10 | |
85240 00 009 | Richiedi accesso | 3/8 | 3/8 | 22,5 | 53 | 30 | 13 | 17 | 10 | |
85240 00 010 | Richiedi accesso | 3/8 | 1/2 | 25 | 53 | 32,2 | 13 | 17 | 10 | |
85240 00 011 | Richiedi accesso | 1/2 | 1/2 | 25,5 | 61,5 | 33,5 | 16 | 20 | 10 |
