85140

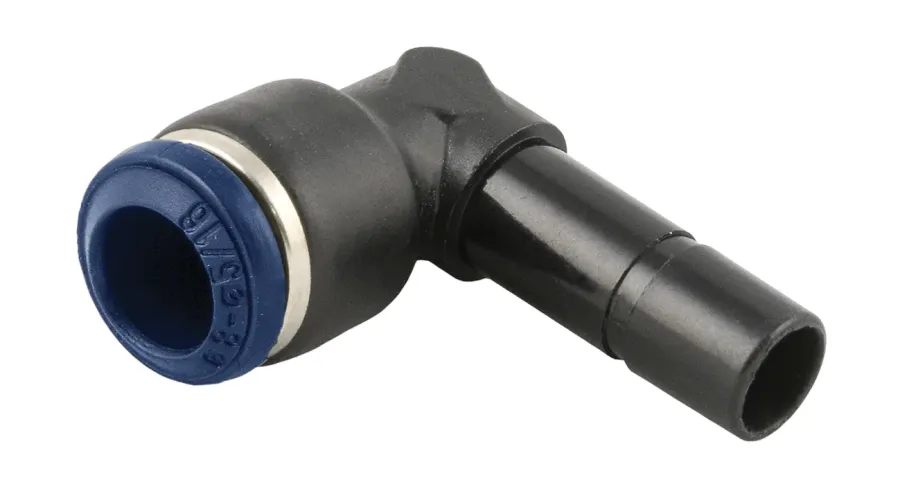

RACCORDO A L CON CODA LISCIA CORTA

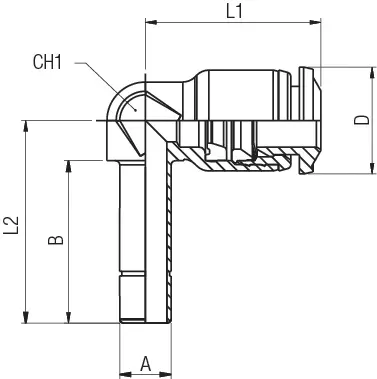

| Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH1 | D | Confezione | |
|---|---|---|---|---|---|---|---|---|---|---|
| 85140 00 001 | Richiedi accesso | 5/32 | 5/32 | 17 | 16.5 | 20.8 | 7 | 10 | 10 | |
| 85140 00 002 | Richiedi accesso | 5/32 | 1/4 | 19 | 16.5 | 22.8 | 7 | 10 | 10 | |
| 85140 00 006 | Richiedi accesso | 1/4 | 5/32 | 17 | 20.5 | 21.7 | 9 | 12.5 | 10 | |
| 85140 00 005 | Richiedi accesso | 1/4 | 1/4 | 19 | 20.5 | 23.7 | 9 | 12.5 | 10 | |
| 85140 00 012 | Richiedi accesso | 1/4 | 5/16 | 20 | 22.5 | 26 | 10 | 14 | 10 | |
| 85140 00 007 | Richiedi accesso | 5/16 | 5/16 | 20 | 22 | 26 | 10 | 14 | 10 | |
| 85140 00 008 | Richiedi accesso | 5/16 | 3/8 | 21.8 | 22 | 27.6 | 10 | 14 | 10 | |
| 85140 00 009 | Richiedi accesso | 3/8 | 3/8 | 22.5 | 26.5 | 30 | 13 | 17 | 10 | |
| 85140 00 010 | Richiedi accesso | 3/8 | 1/2 | 24.7 | 26.5 | 32.2 | 13 | 17 | 10 | |
| 85140 00 011 | Richiedi accesso | 1/2 | 1/2 | 25.5 | 30 | 33.5 | 16 | 20 | 10 |
