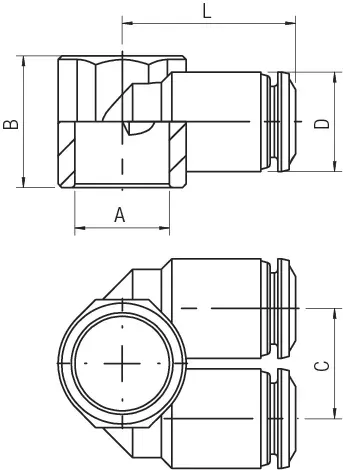

Codice | Disegni 3D | Tubo | A | B | C | L | D | Confezione | |
---|---|---|---|---|---|---|---|---|---|
85520 00 001 | Richiedi accesso | 5/32 | 1/8 | 16.5 | 13 | 21 | 12 | 10 | |
85520 00 002 | Richiedi accesso | 5/32 | 1/4 | 18.5 | 15.5 | 24 | 14 | 10 | |
85520 00 003 | Richiedi accesso | 1/4 | 1/8 | 16.5 | 13 | 21.5 | 12.5 | 10 | |
85520 00 004 | Richiedi accesso | 1/4 | 1/4 | 18.5 | 15.5 | 24.5 | 14 | 10 | |
85520 00 005 | Richiedi accesso | 1/4 | 3/8 | 22 | 13.5 | 25 | 12.5 | 10 | |
85520 00 006 | Richiedi accesso | 5/16 | 1/4 | 18.5 | 15.5 | 24.5 | 14 | 10 | |
85520 00 007 | Richiedi accesso | 5/16 | 3/8 | 22 | 19 | 28 | 17 | 10 | |
85520 00 008 | Richiedi accesso | 3/8 | 3/8 | 22 | 19 | 28 | 17 | 10 |
