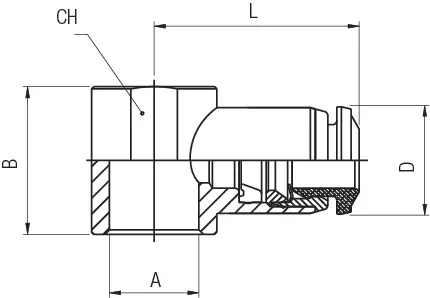

Codice | Disegni 3D | Tubo | A | B | L | CH | D | Confezione | |
---|---|---|---|---|---|---|---|---|---|
85500 00 019 | Richiedi accesso | 1/8 | M6 | 14 | 20.5 | 9 | 10 | 10 | |
85500 00 001 | Richiedi accesso | 1/8 | 1/8 | 16.5 | 20.5 | 14 | 10 | 10 | |
85500 00 002 | Richiedi accesso | 5/32 | M5 | 14 | 19.5 | 9 | 10 | 10 | |
85500 00 003 | Richiedi accesso | 5/32 | M6 | 14 | 19.5 | 9 | 10 | 10 | |
85500 00 004 | Richiedi accesso | 5/32 | 1/8 | 16.5 | 21.5 | 14 | 10 | 10 | |
85500 00 005 | Richiedi accesso | 5/32 | 1/4 | 18.5 | 23.5 | 18 | 10 | 10 | |
85500 00 021 | Richiedi accesso | 1/4 | M5 | 14 | 21 | 9 | 12 | 10 | |
85500 00 010 | Richiedi accesso | 1/4 | M6 | 14 | 21 | 9 | 12 | 10 | |
85500 00 011 | Richiedi accesso | 1/4 | 1/8 | 16.5 | 23 | 14 | 12 | 10 | |
85500 00 012 | Richiedi accesso | 1/4 | 1/4 | 18.5 | 25.5 | 18 | 12 | 10 | |
85500 00 013 | Richiedi accesso | 5/16 | 1/8 | 16.5 | 23.5 | 14 | 14 | 10 | |
85500 00 014 | Richiedi accesso | 5/16 | 1/4 | 18.5 | 26 | 18 | 14 | 10 | |
85500 00 015 | Richiedi accesso | 5/16 | 3/8 | 22 | 27.5 | 21 | 14 | 10 | |
85500 00 020 | Richiedi accesso | 3/8 | 1/4 | 18.5 | 31 | 18 | 17 | 10 | |
85500 00 016 | Richiedi accesso | 3/8 | 3/8 | 22 | 30.5 | 21 | 17 | 10 | |
85500 00 017 | Richiedi accesso | 1/2 | 3/8 | 22 | 32.5 | 21 | 20 | 10 | |
85500 00 018 | Richiedi accesso | 1/2 | 1/2 | 26 | 35 | 26 | 20 | 10 |
