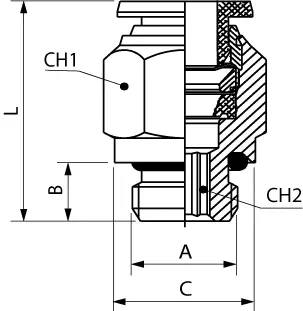

Codice | Disegni 3D | Tubo | A | B | C | L | CH1 | CH2 | Confezione | |
---|---|---|---|---|---|---|---|---|---|---|
70020 00 001 | Richiedi accesso | 4 | M5 | 3.6 | 8 | 21 | 10 | 2 | 10 | |
70020 00 002 | Richiedi accesso | 4 | 1/8 | 5.4 | 13 | 20 | 10 | 3 | 10 | |
70020 00 003 | Richiedi accesso | 6 | 1/8 | 5.4 | 13 | 23,5 | 13 | 4 | 10 | |
70020 00 004 | Richiedi accesso | 6 | 1/4 | 7.1 | 16 | 23,5 | 13 | 4 | 10 | |
70020 00 005 | Richiedi accesso | 8 | 1/8 | 5.4 | 13 | 25 | 14 | 5 | 10 | |
70020 00 006 | Richiedi accesso | 8 | 1/4 | 7.1 | 16 | 23 | 14 | 6 | 10 | |
70020 00 008 | Richiedi accesso | 10 | 1/4 | 7.1 | 16 | 30,5 | 17 | 6 | 10 | |
70020 00 009 | Richiedi accesso | 10 | 3/8 | 8.1 | 20 | 27,5 | 17 | 8 | 10 | |
70020 00 011 | Richiedi accesso | 12 | 3/8 | 8.1 | 20 | 34 | 20 | 8 | 10 |
