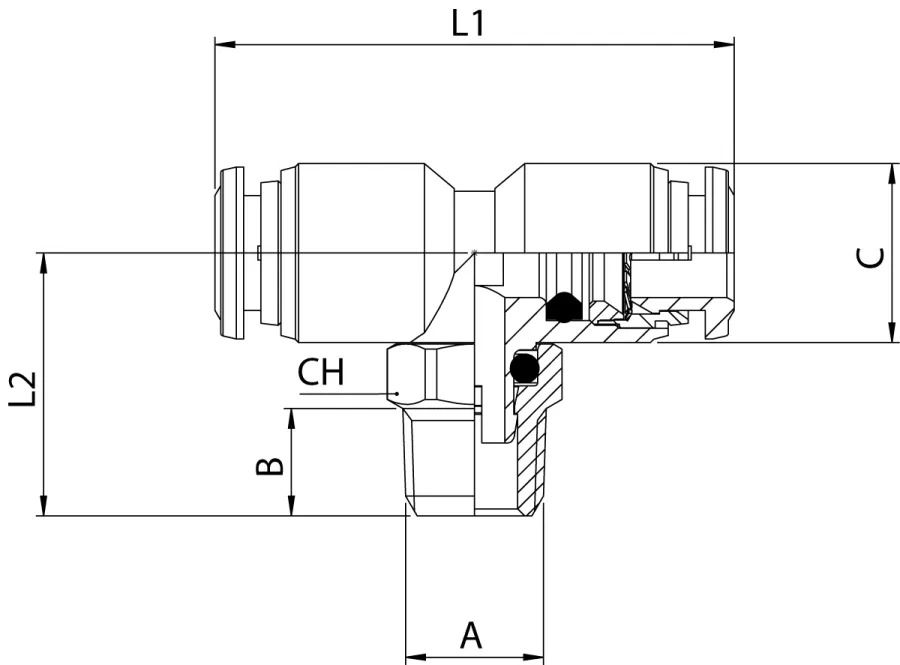

Codice | Disegni 3D | Tubo | A | B | C | L1 | L2 | CH | Confezione | |
---|---|---|---|---|---|---|---|---|---|---|
60210 X0 001 | Richiedi accesso | 4 | 1/8 | 7,5 | 10 | 30,5 | 17 | 11 | 5 | |
60210 X0 002 | Richiedi accesso | 4 | 1/4 | 11 | 10 | 30,5 | 21 | 14 | 5 | |
60210 X0 003 | Richiedi accesso | 6 | 1/8 | 7,5 | 12,5 | 36 | 20,5 | 11 | 5 | |
60210 X0 004 | Richiedi accesso | 6 | 1/4 | 11 | 12,5 | 36 | 22,5 | 14 | 5 | |
60210 X0 005 | Richiedi accesso | 8 | 1/8 | 7,5 | 14,5 | 40 | 23 | 12 | 5 | |
60210 X0 006 | Richiedi accesso | 8 | 1/4 | 11 | 14,5 | 40 | 23,5 | 14 | 5 | |
60210 X0 007 | Richiedi accesso | 10 | 1/4 | 11 | 17 | 47 | 28,5 | 15 | 2 | |
60210 X0 008 | Richiedi accesso | 10 | 3/8 | 11,5 | 17 | 47 | 26 | 17 | 2 | |
60210 X0 009 | Richiedi accesso | 10 | 1/2 | 14 | 17 | 47 | 29,5 | 22 | 2 | |
60210 X0 010 | Richiedi accesso | 12 | 3/8 | 11,5 | 20,5 | 55 | 32,5 | 17 | 2 | |
60210 X0 011 | Richiedi accesso | 12 | 1/2 | 14 | 20,5 | 55 | 31,5 | 22 | 2 |
