50550

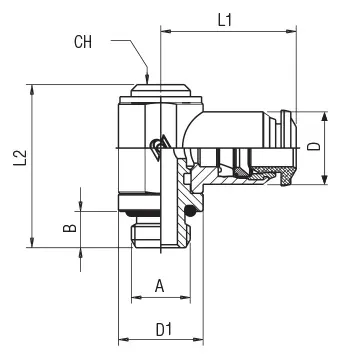

RACCORDO ORIENTABILE A L
| Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH | D1 | D | Confezione | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50550 00 001 | Richiedi accesso | 4 | M5 | 3.6 | 19 | 24.5 | - | CH8 | 10 | 10 | |
| 50550 00 002 | Richiedi accesso | 4 | 1/8 | 5.4 | 21 | 28 | 5 | 14 | 10 | 10 | |
| 50550 00 012 | Richiedi accesso | 5 | M5 | 3.6 | 20 | 24,5 | - | CH8 | 12,5 | 10 | |
| 50550 00 013 | Richiedi accesso | 5 | 1/8 | 5.4 | 21,5 | 28 | 5 | 14 | 12,5 | 10 | |
| 50550 00 014 | Richiedi accesso | 5 | 1/4 | 7.1 | 24,5 | 31 | 6 | 17 | 12,5 | 10 | |
| 50550 00 015 | Richiedi accesso | 6 | M5 | 3.6 | 20,5 | 24,5 | - | CH8 | 12,5 | 10 | |
| 50550 00 003 | Richiedi accesso | 6 | 1/8 | 5.4 | 22,5 | 28 | 5 | 14 | 12,5 | 10 | |
| 50550 00 004 | Richiedi accesso | 6 | 1/4 | 7.1 | 25 | 31 | 6 | 17 | 12,5 | 10 | |
| 50550 00 005 | Richiedi accesso | 8 | 1/8 | 5.4 | 24 | 28 | 5 | 14 | 14 | 10 | |
| 50550 00 006 | Richiedi accesso | 8 | 1/4 | 7.1 | 26 | 31 | 6 | 17 | 14 | 10 | |
| 50550 00 007 | Richiedi accesso | 8 | 3/8 | 8.1 | 28 | 35,5 | 7 | 20 | 14 | 10 | |
| 50550 00 008 | Richiedi accesso | 10 | 1/4 | 7.1 | 29 | 31 | 6 | 17 | 17 | 10 | |
| 50550 00 009 | Richiedi accesso | 10 | 3/8 | 8.1 | 30,5 | 35,5 | 7 | 20 | 17 | 10 | |
| 50550 00 011 | Richiedi accesso | 12 | 3/8 | 8.1 | 32,5 | 35,5 | 7 | 20 | 21,5 | 10 |
