50915N

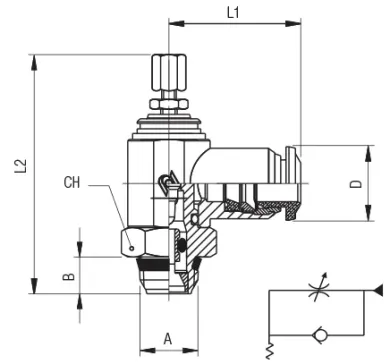

REGOLATORE UNIDIREZIONALE ORIENTABILE PER VALVOLA “UNIVERSAL SHORT” CON SPINTORE NERO, REGOLAZIONE MANUALE
| Codice | Disegni 3D | Tubo | A | B | L1 | L2 Min | L2 Max | CH | D | Confezione | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50915 00 N01 | Richiedi accesso | 3 | M5 | 4 | 19 | 39.5 | 43,5 | 8 | 10 | 10 | |
| 50915 00 N02 | Richiedi accesso | 4 | M5 | 4 | 19 | 39.5 | 43,5 | 8 | 10 | 10 | |
| 50915 00 N03 | Richiedi accesso | 4 | 1/8 | 5,5 | 21 | 44 | 49 | 14 | 10 | 10 | |
| 50915 00 N04 | Richiedi accesso | 5 | M5 | 4 | 20 | 39.5 | 43,5 | 8 | 12.5 | 10 | |
| 50915 00 N05 | Richiedi accesso | 5 | 1/8 | 5,5 | 21,5 | 44 | 49 | 14 | 12.5 | 10 | |
| 50915 00 N06 | Richiedi accesso | 5 | 1/4 | 7 | 24,5 | 48,5 | 55 | 17 | 12.5 | 10 | |
| 50915 00 N07 | Richiedi accesso | 6 | M5 | 4 | 20,5 | 39.5 | 43,5 | 8 | 12.5 | 10 | |
| 50915 00 N08 | Richiedi accesso | 6 | 1/8 | 5,5 | 22,5 | 44 | 49 | 14 | 12.5 | 10 | |
| 50915 00 N09 | Richiedi accesso | 6 | 1/4 | 7 | 25 | 48,5 | 55 | 17 | 12.5 | 10 | |
| 50915 00 N10 | Richiedi accesso | 8 | 1/8 | 5,5 | 24 | 44 | 49 | 14 | 14 | 10 | |
| 50915 00 N11 | Richiedi accesso | 8 | 1/4 | 7 | 26 | 48,5 | 55 | 17 | 14 | 10 | |
| 50915 00 N16 | Richiedi accesso | 8 | 3/8 | 7,5 | 28,5 | 56 | 65 | 20 | 14 | 10 | |
| 50915 00 N17 | Richiedi accesso | 10 | 1/4 | 7 | 28,5 | 48,5 | 55 | 17 | 17 | 10 | |
| 50915 00 N12 | Richiedi accesso | 10 | 3/8 | 7,5 | 30,5 | 56 | 65 | 20 | 17 | 10 | |
| 50915 00 N13 | Richiedi accesso | 12 | 3/8 | 7,5 | 32,5 | 56 | 65 | 20 | 21.5 | 10 | |
| 50915 00 N14 | Richiedi accesso | 12 | 1/2 | 9 | 35 | 62 | 69 | 24 | 21.5 | 10 | |
| 50915 00 N15 | Richiedi accesso | 14 | 1/2 | 9 | 35,5 | 62 | 69 | 24 | 21.5 | 10 |
