50901

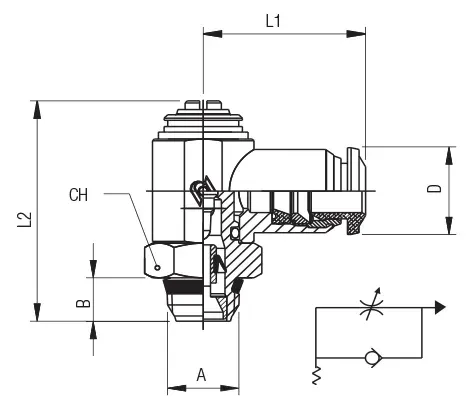

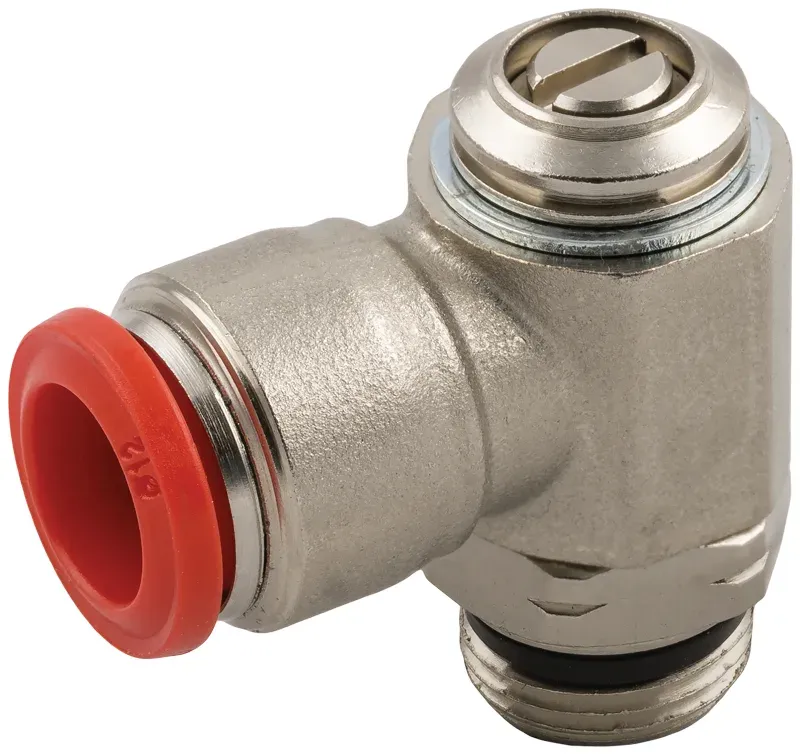

REGOLATORE UNIDIREZIONALE ORIENTABILE PER CILINDRO “UNIVERSAL SHORT”, REGOLAZIONE A CACCIAVITE
| Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH | D | Confezione | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50901 00 001 | Richiedi accesso | 3 | M5 | 4 | 19 | 29.5 | 8 | 10 | 10 | |
| 50901 00 002 | Richiedi accesso | 4 | M5 | 4 | 19 | 29.5 | 8 | 10 | 10 | |
| 50901 00 003 | Richiedi accesso | 4 | 1/8 | 5,5 | 21 | 31 | 14 | 10 | 10 | |
| 50901 00 004 | Richiedi accesso | 5 | M5 | 4 | 20 | 29,5 | 8 | 12.5 | 10 | |
| 50901 00 005 | Richiedi accesso | 5 | 1/8 | 5,5 | 21,5 | 31 | 14 | 12.5 | 10 | |
| 50901 00 006 | Richiedi accesso | 5 | 1/4 | 7 | 24,5 | 36,5 | 17 | 12.5 | 10 | |
| 50901 00 007 | Richiedi accesso | 6 | M5 | 4 | 20,5 | 29,5 | 8 | 12.5 | 10 | |
| 50901 00 008 | Richiedi accesso | 6 | 1/8 | 5,5 | 22,5 | 31 | 14 | 12.5 | 10 | |
| 50901 00 009 | Richiedi accesso | 6 | 1/4 | 7 | 25 | 36,5 | 17 | 12.5 | 10 | |
| 50901 00 010 | Richiedi accesso | 8 | 1/8 | 5,5 | 24 | 31 | 14 | 14 | 10 | |
| 50901 00 011 | Richiedi accesso | 8 | 1/4 | 7 | 26 | 36,5 | 17 | 14 | 10 | |
| 50901 00 016 | Richiedi accesso | 8 | 3/8 | 7,5 | 28,5 | 42,5 | 20 | 14 | 10 | |
| 50901 00 017 | Richiedi accesso | 10 | 1/4 | 7 | 28,5 | 36,5 | 17 | 17 | 10 | |
| 50901 00 012 | Richiedi accesso | 10 | 3/8 | 7,5 | 30,5 | 42,5 | 20 | 17 | 10 | |
| 50901 00 013 | Richiedi accesso | 12 | 3/8 | 7,5 | 32,5 | 42,5 | 20 | 21.5 | 10 | |
| 50901 00 014 | Richiedi accesso | 12 | 1/2 | 9 | 35 | 47 | 24 | 21.5 | 10 | |
| 50901 00 015 | Richiedi accesso | 14 | 1/2 | 9 | 35,5 | 47 | 24 | 21.5 | 10 |
