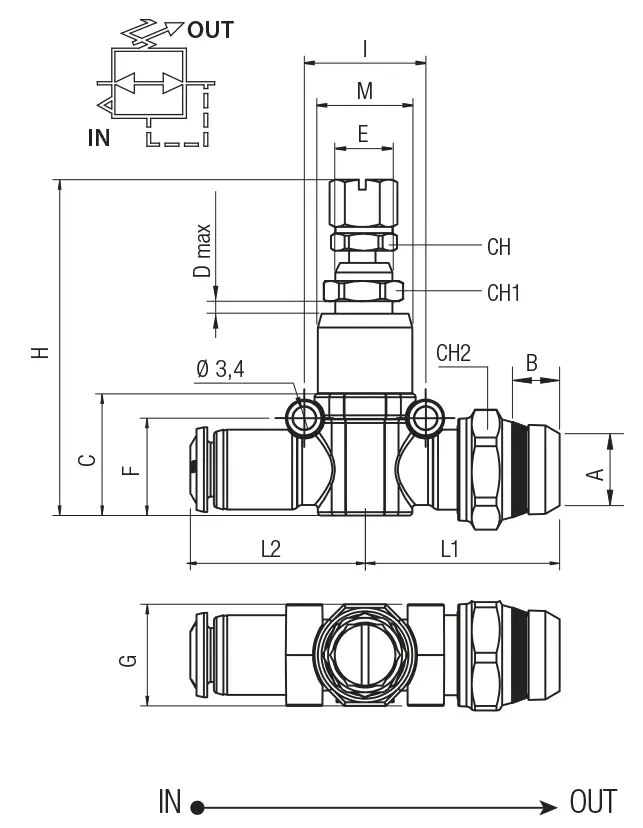

Codice | Disegni 3D | Tubo | A | B | C | D | E | F | G | H | I | L1 | L2 | M | CH | CH1 | CH2 | Confezione | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
55975 00 001 | Richiedi accesso | 6 | 1/8 | 5,5 | 20 | 5 | M9x1 | 16.5 | 15 | 48÷56,5 | 18 | 29 | 26 | 14 | 9 | 11 | 16 | 10 | |
55975 00 002 | Richiedi accesso | 6 | 1/4 | 7 | 20 | 5 | M9x1 | 16.5 | 15 | 48÷56,5 | 18 | 29 | 26 | 14 | 9 | 11 | 16 | 10 | |
55975 00 003 | Richiedi accesso | 8 | 1/4 | 7 | 23 | 5 | M11x1 | 16.5 | 17 | 55÷65 | 20 | 33,5 | 29 | 17 | 10 | 13 | 20 | 10 | |
55975 00 004 | Richiedi accesso | 8 | 3/8 | 7,5 | 23 | 5 | M11x1 | 16.5 | 17 | 55÷65 | 20 | 33,5 | 29 | 17 | 10 | 13 | 20 | 10 |
