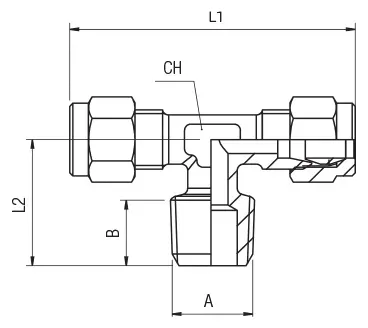

Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH | Confezione | |
---|---|---|---|---|---|---|---|---|---|
09220 00 001 | Richiedi accesso | 4 | 1/8 | 7,5 | 45 | 15 | 8 | 10 | |
09220 00 002 | Richiedi accesso | 6 | 1/8 | 7,5 | 45 | 16,5 | 9 | 10 | |
09220 00 003 | Richiedi accesso | 6 | 1/4 | 11 | 45 | 20,5 | 9 | 10 | |
09220 00 004 | Richiedi accesso | 8 | 1/8 | 7,5 | 52 | 17 | 12 | 10 | |
09220 00 005 | Richiedi accesso | 8 | 1/4 | 11 | 52 | 20,5 | 12 | 10 | |
09220 00 006 | Richiedi accesso | 8 | 3/8 | 11,5 | 50 | 24 | 13 | 10 | |
09220 00 007 | Richiedi accesso | 10 | 1/4 | 11 | 64 | 23,5 | 13 | 10 | |
09220 00 008 | Richiedi accesso | 10 | 3/8 | 11,5 | 64 | 24 | 13 | 10 | |
09220 00 009 | Richiedi accesso | 12 | 3/8 | 11,5 | 68 | 25 | 14 | 10 | |
09220 00 010 | Richiedi accesso | 12 | 1/2 | 14 | 68 | 26,5 | 14 | 10 | |
09220 00 011 | Richiedi accesso | 14 | 1/2 | 14 | 84 | 30 | 17 | 10 | |
09220 00 012 | Richiedi accesso | 15 | 1/2 | 14 | 76 | 28 | 17 | 10 | |
09220 00 013 | Richiedi accesso | 16 | 1/2 | 14 | 85 | 31,5 | 19 | 10 | |
09220 00 014 | Richiedi accesso | 18 | 1/2 | 14 | 88 | 34 | 22 | 10 |
