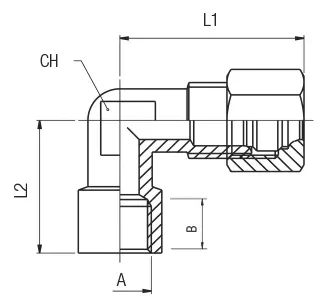

Codice | Disegni 3D | Tubo | A | B | L1 | L2 | CH | Confezione | |
---|---|---|---|---|---|---|---|---|---|
13290 00 019 | Richiedi accesso | 4 | 1/8 | 8.5 | 23 | 18 | 8 | 10 | |
13290 00 020 | Richiedi accesso | 6 | 1/8 | 8.5 | 24 | 18 | 9 | 10 | |
13290 00 021 | Richiedi accesso | 6 | 1/4 | 10.5 | 24,5 | 22,5 | 11 | 10 | |
13290 00 022 | Richiedi accesso | 8 | 1/8 | 8.5 | 30 | 21 | 11 | 10 | |
13290 00 023 | Richiedi accesso | 8 | 1/4 | 11 | 30,5 | 25,5 | 13 | 10 | |
13290 00 024 | Richiedi accesso | 8 | 3/8 | 10.5 | 31 | 25 | 14 | 10 | |
13290 00 025 | Richiedi accesso | 10 | 1/4 | 11 | 34 | 25 | 13 | 10 | |
13290 00 026 | Richiedi accesso | 10 | 3/8 | 10.5 | 34 | 25 | 14 | 10 | |
13290 00 027 | Richiedi accesso | 10 | 1/2 | 10.5 | 34 | 27 | 15 | 10 | |
13290 00 028 | Richiedi accesso | 12 | 1/4 | 11 | 36 | 26 | 14 | 10 | |
13290 00 029 | Richiedi accesso | 12 | 3/8 | 10.5 | 36 | 26 | 14 | 10 | |
13290 00 030 | Richiedi accesso | 12 | 1/2 | 10.5 | 36 | 27 | 15 | 10 | |
13290 00 031 | Richiedi accesso | 14 | 1/2 | 10.5 | 39 | 30 | 18 | 10 | |
13290 00 032 | Richiedi accesso | 15 | 1/2 | 10.5 | 39 | 30 | 18 | 10 | |
13290 00 033 | Richiedi accesso | 16 | 1/2 | 10.5 | 41,5 | 30 | 18 | 10 | |
13290 00 034 | Richiedi accesso | 18 | 1/2 | 10.5 | 41,5 | 29 | 20 | 10 | |
13290 00 035 | Richiedi accesso | 18 | 3/4 | 14 | 44,5 | 33,5 | 20 | 10 |
