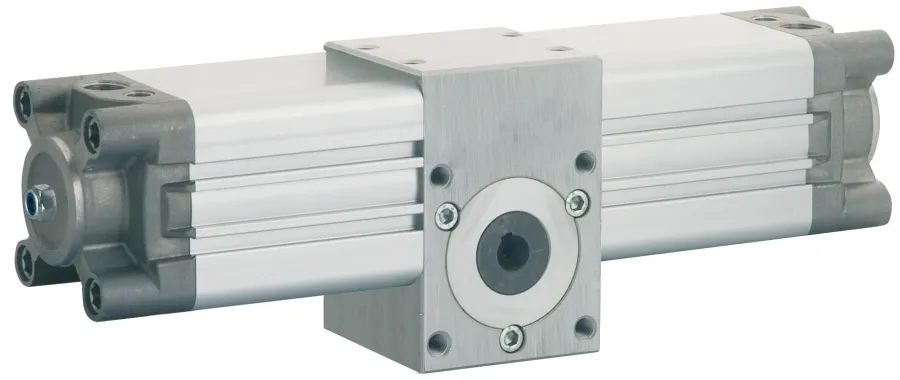

DREHZYLINDER MIT ZAPFWELLE UND MECHANISCHER EINSTELLUNG

Filter

XRF

DREHZYLINDER MIT ZAPFWELLE UND MECHANISCHER EINSTELLUNG

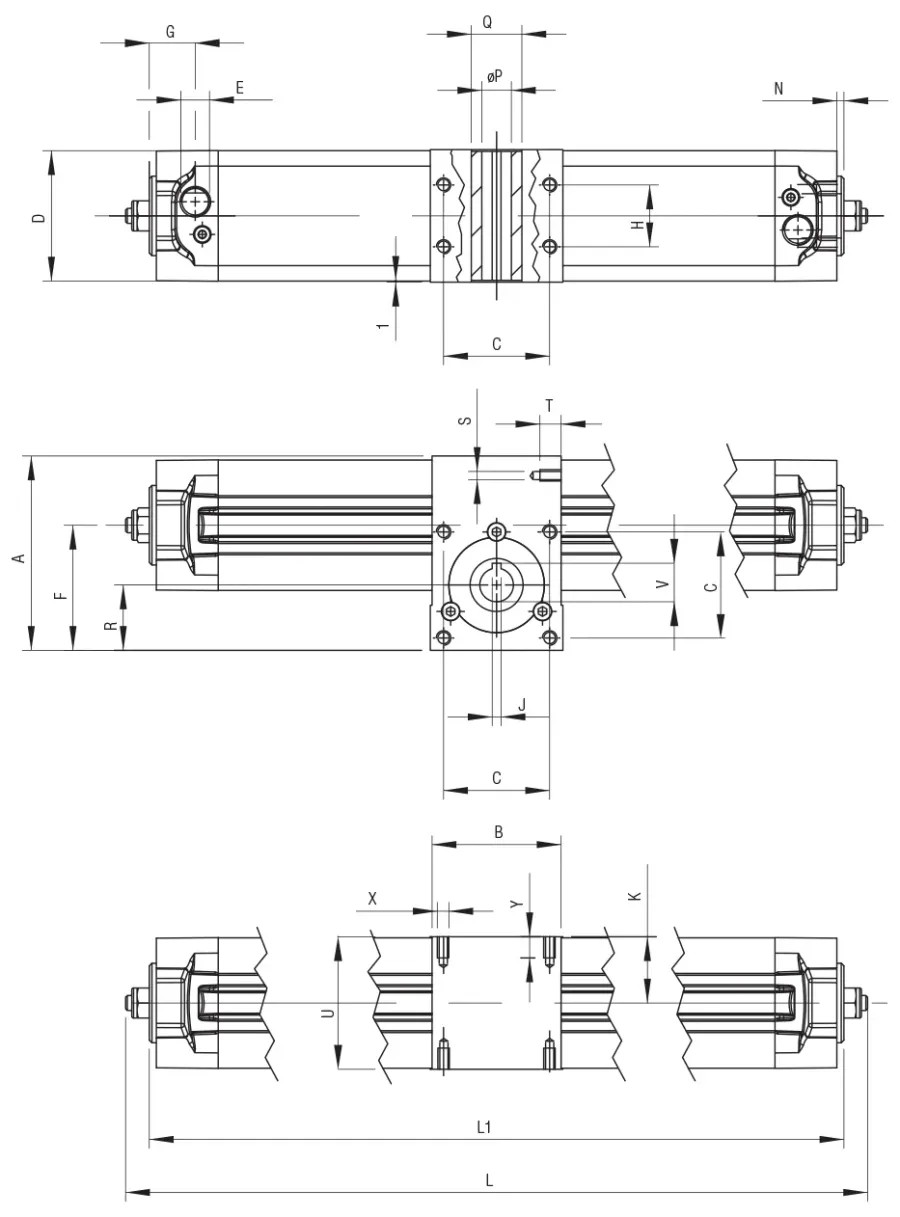

Code	3D-Zeichnungen	Nummer	Ø	Drehwinkel	Drehmoment bei 1 Bar - Nm	L	L1	A	B	C	D	E	F	G	H	J	K	N	ØP	Q	R	S	T	U	V	X	Y
XRF032090	Zugang anfordern	XRF 032 090	32	90°	1.2	232	213	71.5	50	33	46	1/8 G	46,5	22	18	5	25	4	14	25	25	M5	9	50	16,3	M6	10
XRF032180	Zugang anfordern	XRF 032 180	32	180°	1.2	279	260	71.5	50	33	46	1/8 G	46,5	22	18	5	25	4	14	25	25	M5	9	50	16,3	M6	10
XRF032270	Zugang anfordern	XRF 032 270	32	270°	1.2	326	307	71.5	50	33	46	1/8 G	46,5	22	18	5	25	4	14	25	25	M5	9	50	16,3	M6	10
XRF032360	Zugang anfordern	XRF 032 360	32	360°	1.2	373	354	71.5	50	33	46	1/8 G	46,5	22	18	5	25	4	14	25	25	M5	9	50	16,3	M6	10
XRF040090	Zugang anfordern	XRF 040 090	40	90°	2.25	274	254	82	60	40	54	1/4 G	54,5	21,5	22	5	30	4	14	25	30	M5	10	60	16,3	M6	10
XRF040180	Zugang anfordern	XRF 040 180	40	180°	2.25	330	310	82	60	40	54	1/4 G	54,5	21,5	22	5	30	4	14	25	30	M5	10	60	16,3	M6	10
XRF040270	Zugang anfordern	XRF 040 270	40	270°	2.25	387	367	82	60	40	54	1/4 G	54,5	21,5	22	5	30	4	14	25	30	M5	10	60	16,3	M6	10
XRF040360	Zugang anfordern	XRF 040 360	40	360°	2.25	464	424	82	60	40	54	1/4 G	54,5	21,5	22	5	30	4	14	25	30	M5	10	60	16,3	M6	10
XRF050090	Zugang anfordern	XRF 050 090	50	90°	3.9	301	276	94	70	50	64	1/4 G	60,5	24,5	25	6	32,5	4	19	30	32,5	M6	8	65	21,8	M8	13
XRF050180	Zugang anfordern	XRF 050 180	50	180°	3.9	364	339	94	70	50	64	1/4 G	60,5	24,5	25	6	32,5	4	19	30	32,5	M6	8	65	21,8	M8	13
XRF050270	Zugang anfordern	XRF 050 270	50	270°	3.9	427	402	94	70	50	64	1/4 G	60,5	24,5	25	6	32,5	4	19	30	32,5	M6	8	65	21,8	M8	13
XRF050360	Zugang anfordern	XRF 050 360	50	360°	3.9	489	464	94	70	50	64	1/4 G	60,5	24,5	25	6	32,5	4	19	30	32,5	M6	8	65	21,8	M8	13
XRF063090	Zugang anfordern	XRF 063 090	63	90°	7.3	343	320	110	75	60	74	3/8 G	70,8	26	35	6	37,5	4	19	30	37	M8	10	75	21,8	M8	13
XRF063180	Zugang anfordern	XRF 063 180	63	180°	7.3	418	395	110	75	60	74	3/8 G	70,8	26	35	6	37,5	4	19	30	37	M8	10	75	21,8	M8	13
XRF063270	Zugang anfordern	XRF 063 270	63	270°	7.3	493	470	110	75	60	74	3/8 G	70,8	26	35	6	37,5	4	19	30	37	M8	10	75	21,8	M8	13
XRF063360	Zugang anfordern	XRF 063 360	63	360°	7.3	567	544	110	75	60	74	3/8 G	70,8	26	35	6	37,5	4	19	30	37	M8	10	75	21,8	M8	13
XRF080090	Zugang anfordern	XRF 080 090	80	90°	15.7	416	386	142	99	80	94	3/8 G	93,5	26	50	8	49,5	4	24	45	50	M9	12	99	27,3	M10	16
XRF080180	Zugang anfordern	XRF 080 180	80	180°	15.7	515	485	142	99	80	94	3/8 G	93,5	26	50	8	49,5	4	24	45	50	M9	12	99	27,3	M10	16
XRF080270	Zugang anfordern	XRF 080 270	80	270°	15.7	614	584	142	99	80	94	3/8 G	93,5	26	50	8	49,5	4	24	45	50	M9	12	99	27,3	M10	16
XRF080360	Zugang anfordern	XRF 080 360	80	360°	15.7	713	683	142	99	80	94	3/8 G	93,5	26	50	8	49,5	4	24	45	50	M9	12	99	27,3	M10	16
XRF100090	Zugang anfordern	XRF 100 090	100	90°	26.35	449	418	156.5	115	80	111	1/2 G	99	30	60	8	57,5	4	28	50	54	M9	17	115	31,3	M10	16
XRF100180	Zugang anfordern	XRF 100 180	100	180°	26.35	556	525	156.5	115	80	111	1/2 G	99	30	60	8	57,5	4	28	50	54	M9	17	115	31,3	M10	16
XRF100270	Zugang anfordern	XRF 100 270	100	270°	26.35	662	631	156.5	115	80	111	1/2 G	99	30	60	8	57,5	4	28	50	54	M9	17	115	31,3	M10	16
XRF100360	Zugang anfordern	XRF 100 360	100	360°	26.35	769	738	156.5	115	80	111	1/2 G	99	30	60	8	57,5	4	28	50	54	M9	17	115	31,3	M10	16
