VCSI

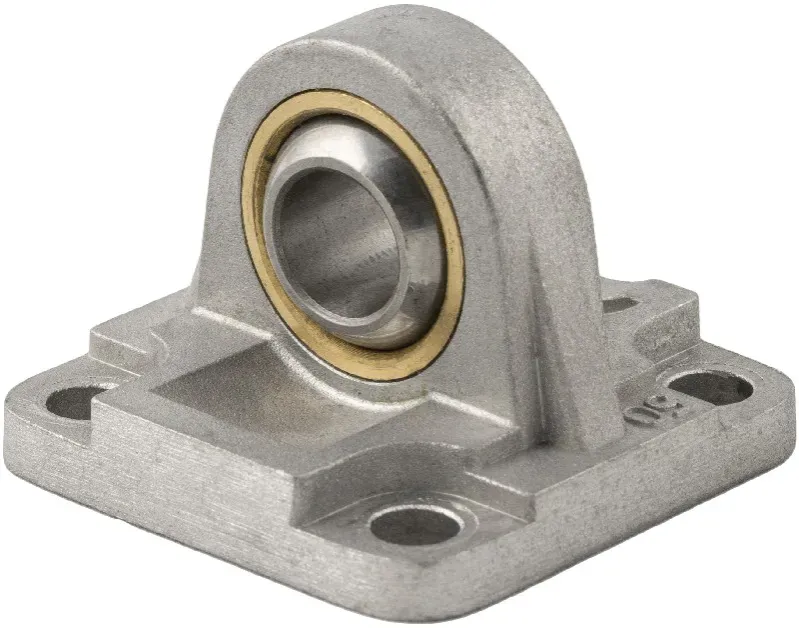

SCHWENKBEFESTIGUNG MIT SCHMALEM GELENKKOPF NACH DIN 648K - INOX
prodotto___viso15552_vcsi_iso15552-d
prodotto___viso15552_vcsi_iso15552-f

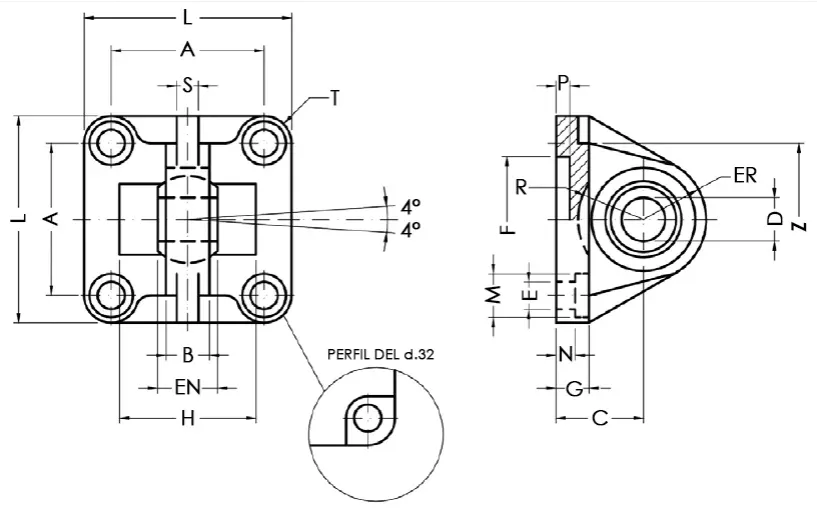

Code 3D-Zeichnungen Nummer Ø A B C D EN ER F G E L M N P H R S Z T
VCSI032 Zugang anfordern VCSI 032 32 32,5 10,5 22 10 14 16 30 9 6,6 45 11 5,5 5 - - 4 32,5 6,25
VCSI040 Zugang anfordern VCSI 040 40 38 12 25 12 16 19 35 9 6,6 52 11 5,5 5 - - 6 39 7
VCSI050 Zugang anfordern VCSI 050 50 46,5 15 27 16 21 21 40 11 9 65 15 6,5 5 51 18 8 47 9,25
VCSI063 Zugang anfordern VCSI 063 63 56,5 15 32 16 21 24 45 11 9 75 15 6,5 5 - - 8 52 9,25
VCSI080 Zugang anfordern VCSI 080 80 72 18 36 20 25 28.5 45 14 11 95 18 10 5 72 24 10 67 11,5
VCSI100 Zugang anfordern VCSI 100 100 89 18 41 20 25 30 55 14 11 115 18 10 8 - - 10 77 13
VCSI125 Zugang anfordern VCSI 125 125 110 25 50 30 37 40 60 20 13,5 140 20 10 7 - - 13 98 15
