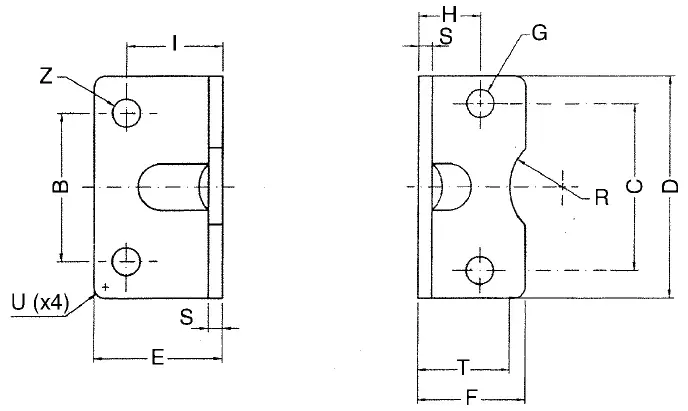

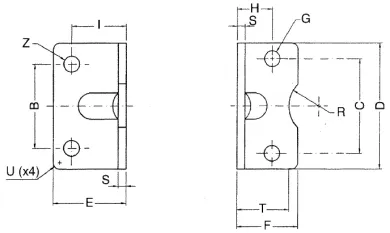

Code | 3D-Zeichnungen | Nummer | Ø | C | B | D | E | F | G | H | I | S | T | R | U | Z | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
QCP012 | Zugang anfordern | QCP 012 | 12-16 | 18 | 18 | 30 | 17.5 | 17,5 | 4.4 | 13 | 13 | 3 | 15 | 9 | 2 | 5,5 | |
QCP020 | Zugang anfordern | QCP 020 | 20 | 22 | 22 | 36 | 22 | 22 | 5.4 | 16 | 16 | 4 | 17 | 10 | 2 | 6,6 | |
QCP025 | Zugang anfordern | QCP 025 | 25 | 26 | 26 | 40 | 22 | 23 | 5.4 | 17 | 16 | 4 | 19 | 11 | 2 | 6,6 | |
QCP032 | Zugang anfordern | QCP 032 | 32 | 32 | 32 | 50 | 26 | 24 | 6.6 | 16 | 18 | 5 | 20 | 12 | 2 | 6,6 |
