QFL32100

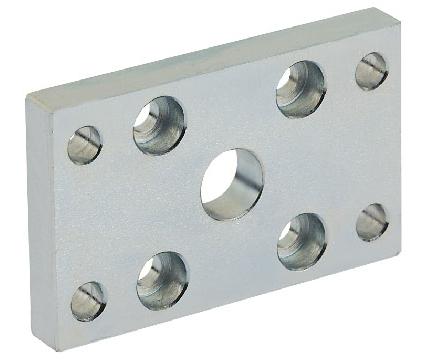

FLANSCH - STAHL - Durchmesser von 32 bis 100

prodotto___compatti_qfl32100_comp-d

prodotto___compatti_qfl32100_comp-f

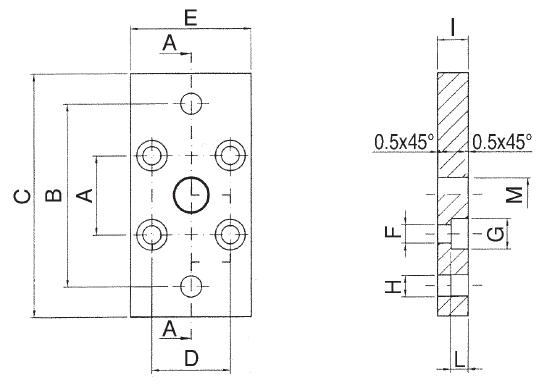

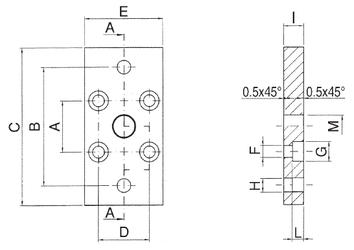

	Code	3D-Zeichnungen	Nummer	Ø	A	B	C	D	E	F	G	H	I	L	M	N
	QFL032	Zugang anfordern	QFL 032	32	32	65	80	32	50	6.6	11	7	10	6,4	14	32
	QFL040	Zugang anfordern	QFL 040	40	42	82	102	42	60	6.6	11	9	10	6,4	14	36
	QFL050	Zugang anfordern	QFL 050	50	50	90	110	50	68	9	15	9	12	8,6	18	45
	QFL063	Zugang anfordern	QFL 063	63	62	110	130	62	87	11	15	9	15	10,6	18	50
	QFL080	Zugang anfordern	QFL 080	80	82	135	160	82	107	11	18	12	15	10,6	23	63
	QFL100	Zugang anfordern	QFL 100	100	103	163	190	103	128	11	18	14	15	10,6	28	75
