QFL1225

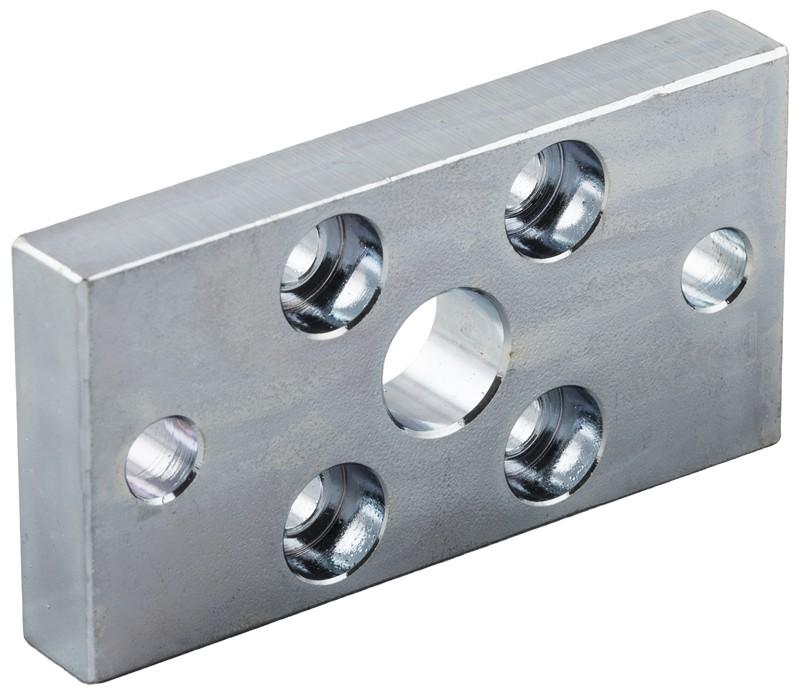

FLANSCH - STAHL - Durchmesser von 12 bis 25

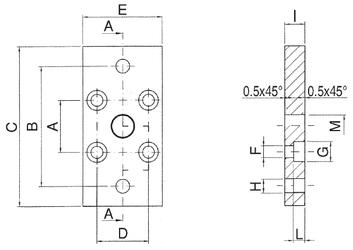

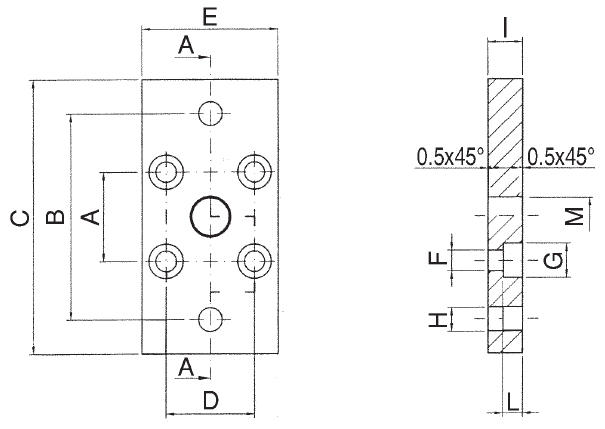

| Code | 3D-Zeichnungen | Nummer | Ø | A | B | C | D | E | F | G | H | I | L | M | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QFL012 | Zugang anfordern | QFL 012 | 12-16 | 18 | 43 | 55 | 18 | 29 | 4.5 | 9 | 5,5 | 10 | 5,4 | 10 | |
| QFL020 | Zugang anfordern | QFL 020 | 20 | 22 | 55 | 70 | 22 | 36 | 5.5 | 10 | 6,6 | 10 | 5,4 | 12 | |
| QFL025 | Zugang anfordern | QFL 025 | 25 | 26 | 60 | 76 | 26 | 40 | 5.5 | 10 | 6,6 | 10 | 5,4 | 12 |
