FLANGE - STAHL | Aignep S.p.A.

Filter

VFL

FLANGE - STAHL

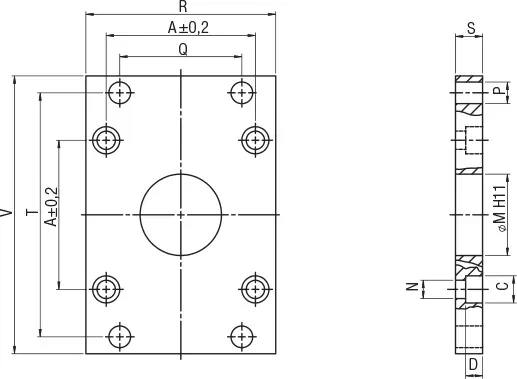

prodotto___nha_vfl_iso15552-d

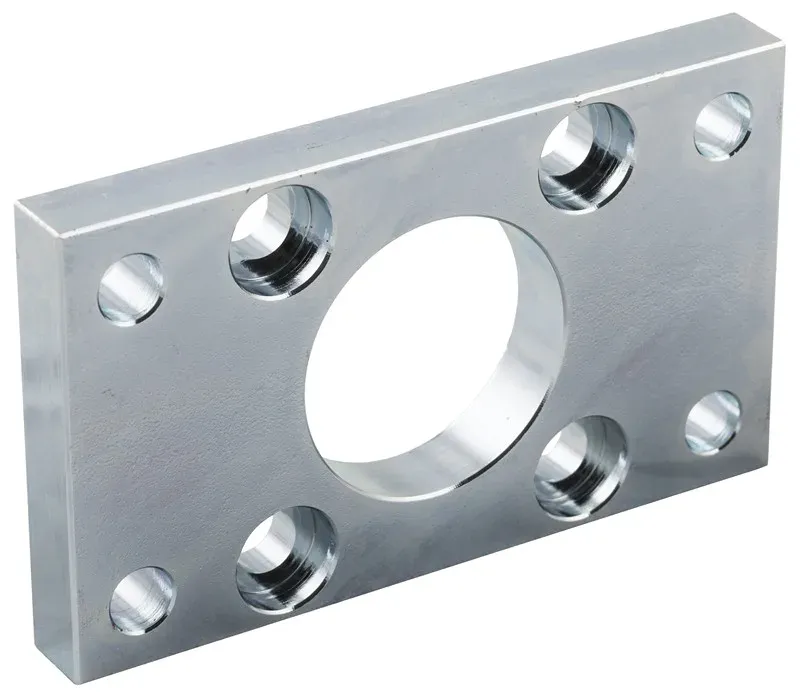

prodotto___nha_vfl_iso15552-f

	Code	3D-Zeichnungen	Nummer	Ø	Ø M	P	S	D	C	N	A	Q	R	T	V
	VFL032	Zugang anfordern	VFL 032	32	30	7	10	5	10,5	6,5	32,5	32	45	64	80
	VFL040	Zugang anfordern	VFL 040	40	35	9	10	5	11	6,5	38	36	52	72	90
	VFL050	Zugang anfordern	VFL 050	50	40	9	12	5,5	15	8,5	46,5	45	65	90	110
	VFL063	Zugang anfordern	VFL 063	63	45	9	12	5,5	15	8,5	56,5	50	75	100	120
	VFL080	Zugang anfordern	VFL 080	80	45	12	16	8	18	10,5	72	63	95	126	150
	VFL100	Zugang anfordern	VFL 100	100	55	14	16	8	18	10,5	89	75	115	150	170
