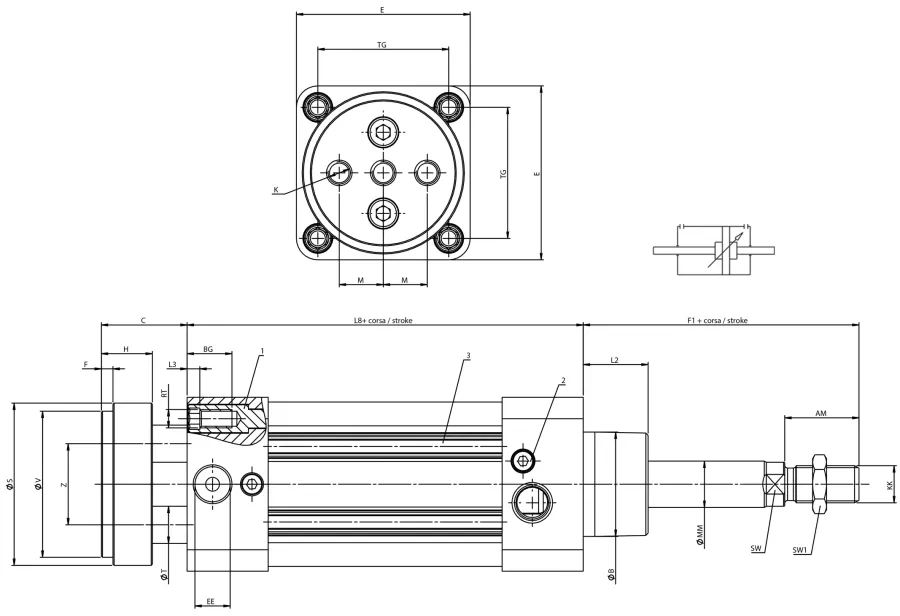

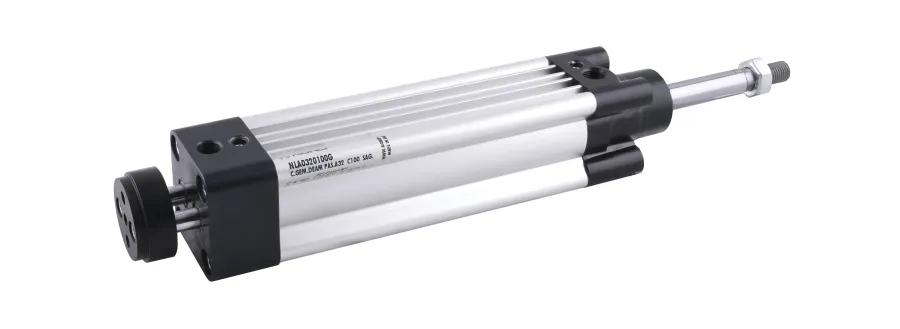

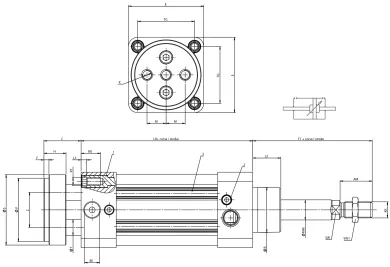

Code | 3D-Zeichnungen | Nummer | Ø | Hub | A | ØB d11 | C | E | F | H | K | M | S | T | V | Z | F1 | VA | L2 | WH | ØMM | SW | KK | L8 | BG | RT | TG | EE | PL | L3 | ZM | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
NLA0320025G | Zugang anfordern | NLA 032 0025 G | 32 | 25 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320050G | Zugang anfordern | NLA 032 0050 G | 32 | 50 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320080G | Zugang anfordern | NLA 032 0080 G | 32 | 80 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320100G | Zugang anfordern | NLA 032 0100 G | 32 | 100 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320125G | Zugang anfordern | NLA 032 0125 G | 32 | 125 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320160G | Zugang anfordern | NLA 032 0160 G | 32 | 160 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320200G | Zugang anfordern | NLA 032 0200 G | 32 | 200 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320250G | Zugang anfordern | NLA 032 0250 G | 32 | 250 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0320320G | Zugang anfordern | NLA 032 0320 G | 32 | 320 | 22 | 30 | 26 | 47 | 4 | 15 | M6 | 9,5 | 35 | 8 | 32 | 18 | 50 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 94 | 16 | M6 | 32,5 | G1/8 | 14 | 5 | 146 | |
NLA0400025G | Zugang anfordern | NLA 040 0025 G | 40 | 25 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400050G | Zugang anfordern | NLA 040 0050 G | 40 | 50 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400080G | Zugang anfordern | NLA 040 0080 G | 40 | 80 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400100G | Zugang anfordern | NLA 040 0100 G | 40 | 100 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400125G | Zugang anfordern | NLA 040 0125 G | 40 | 125 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400160G | Zugang anfordern | NLA 040 0160 G | 40 | 160 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400200G | Zugang anfordern | NLA 040 0200 G | 40 | 200 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400250G | Zugang anfordern | NLA 040 0250 G | 40 | 250 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400320G | Zugang anfordern | NLA 040 0320 G | 40 | 320 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0400350G | Zugang anfordern | NLA 040 0350 G | 40 | 350 | 24 | 35 | 30 | 53 | 4 | 15 | M8 | 11,25 | 45 | 10 | 40 | 22 | 55 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 105 | 16 | M6 | 38 | G1/4 | 16 | 5 | 165 | |
NLA0500025G | Zugang anfordern | NLA 050 0025 G | 50 | 25 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500050G | Zugang anfordern | NLA 050 0050 G | 50 | 50 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500080G | Zugang anfordern | NLA 050 0080 G | 50 | 80 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500100G | Zugang anfordern | NLA 050 0100 G | 50 | 100 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500125G | Zugang anfordern | NLA 050 0125 G | 50 | 125 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500160G | Zugang anfordern | NLA 050 0160 G | 50 | 160 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500200G | Zugang anfordern | NLA 050 0200 G | 50 | 200 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500250G | Zugang anfordern | NLA 050 0250 G | 50 | 250 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500320G | Zugang anfordern | NLA 050 0320 G | 50 | 320 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0500350G | Zugang anfordern | NLA 050 0350 G | 50 | 350 | 32 | 40 | 37 | 65 | 5 | 18 | M8 | 15 | 55 | 12 | 50 | 26 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 106 | 16 | M8 | 46,5 | G1/4 | 21 | 5 | 180 | |
NLA0630025G | Zugang anfordern | NLA 063 0025 G | 63 | 25 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630050G | Zugang anfordern | NLA 063 0050 G | 63 | 50 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630080G | Zugang anfordern | NLA 063 0080 G | 63 | 80 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630100G | Zugang anfordern | NLA 063 0100 G | 63 | 100 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630125G | Zugang anfordern | NLA 063 0125 G | 63 | 125 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630160G | Zugang anfordern | NLA 063 0160 G | 63 | 160 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630200G | Zugang anfordern | NLA 063 0200 G | 63 | 200 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630250G | Zugang anfordern | NLA 063 0250 G | 63 | 250 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630320G | Zugang anfordern | NLA 063 0320 G | 63 | 320 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630350G | Zugang anfordern | NLA 063 0350 G | 63 | 350 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0630400G | Zugang anfordern | NLA 063 0400 G | 63 | 400 | 32 | 45 | 37 | 75 | 5 | 22 | M10 | 19 | 70 | 16 | 63 | 35 | 69 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 121 | 16 | M8 | 56,5 | G3/8 | 22 | 5 | 195 | |
NLA0800025G | Zugang anfordern | NLA 080 0025 G | 80 | 25 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800050G | Zugang anfordern | NLA 080 0050 G | 80 | 50 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800080G | Zugang anfordern | NLA 080 0080 G | 80 | 80 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800100G | Zugang anfordern | NLA 080 0100 G | 80 | 100 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800125G | Zugang anfordern | NLA 080 0125 G | 80 | 125 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800160G | Zugang anfordern | NLA 080 0160 G | 80 | 160 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800200G | Zugang anfordern | NLA 080 0200 G | 80 | 200 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800250G | Zugang anfordern | NLA 080 0250 G | 80 | 250 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800320G | Zugang anfordern | NLA 080 0320 G | 80 | 320 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800350G | Zugang anfordern | NLA 080 0350 G | 80 | 350 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800400G | Zugang anfordern | NLA 080 0400 G | 80 | 400 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA0800500G | Zugang anfordern | NLA 080 0500 G | 80 | 500 | 40 | 45 | 46 | 95 | 5 | 22 | M12 | 25 | 85 | 20 | 80 | 40 | 86 | 4 | 34 | 46 | 25 | 22 | M20X1,5 | 128 | 18 | M10 | 72 | G3/8 | 23 | 0 | 220 | |
NLA1000025G | Zugang anfordern | NLA 100 0025 G | 100 | 25 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000050G | Zugang anfordern | NLA 100 0050 G | 100 | 50 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000080G | Zugang anfordern | NLA 100 0080 G | 100 | 80 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000100G | Zugang anfordern | NLA 100 0100 G | 100 | 100 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000125G | Zugang anfordern | NLA 100 0125 G | 100 | 125 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000160G | Zugang anfordern | NLA 100 0160 G | 100 | 160 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000200G | Zugang anfordern | NLA 100 0200 G | 100 | 200 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000250G | Zugang anfordern | NLA 100 0250 G | 100 | 250 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000320G | Zugang anfordern | NLA 100 0320 G | 100 | 320 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000350G | Zugang anfordern | NLA 100 0350 G | 100 | 350 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000400G | Zugang anfordern | NLA 100 0400 G | 100 | 400 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 | |
NLA1000500G | Zugang anfordern | NLA 100 0500 G | 100 | 500 | 40 | 55 | 51 | 115 | 5 | 22 | M12 | 35 | 105 | 20 | 100 | 50 | 91 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 138 | 18 | M10 | 89 | G1/2 | 26 | 0 | 240 |
