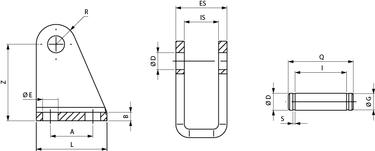

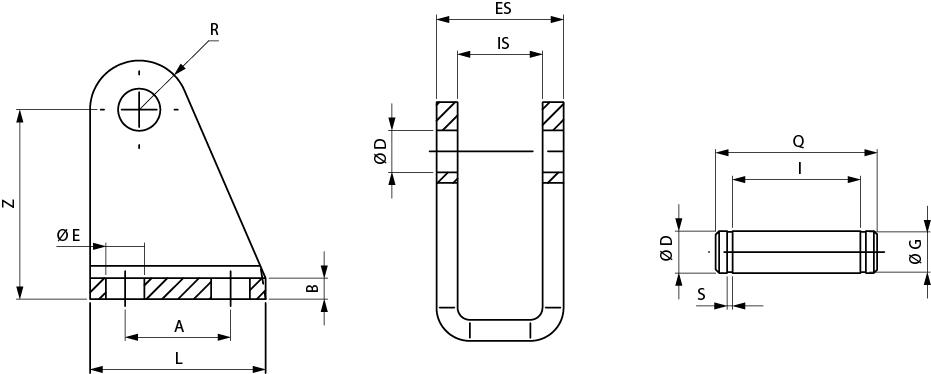

Code | 3D-Zeichnungen | Nummer | Ø | A | B | R | L | Z | IS | ES | S | I | Q | ØE | ØD | ØG | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MCC008 | Zugang anfordern | MCC 008 | 8-10 | 12,5 | 2,5 | 5 | 22 | 24 | 8.1 | 13 | 0,8 | 14 | 18 | 4,5 | 4 | 2,3 | |
MCC012 | Zugang anfordern | MCC 012 | 12-16 | 15 | 3 | 7 | 25 | 27 | 12 | 18 | 0,8 | 19 | 24 | 5,5 | 6 | 4 | |
MCC020 | Zugang anfordern | MCC 020 | 20-25 | 20 | 4 | 10 | 32 | 30 | 16 | 24 | 0,9 | 25 | 30 | 6,5 | 8 | 7 |
