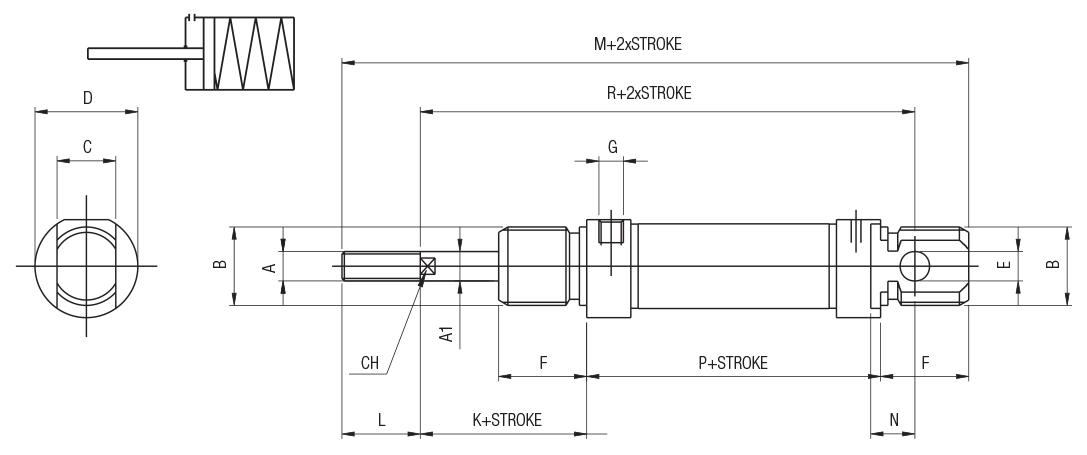

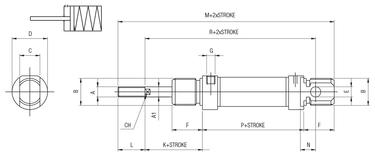

Code | 3D-Zeichnungen | Nummer | Ø | Hub | A | A1 | B | C | D | E | F | G | K | L | M | N | P | R | CH | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MD0160010 | Zugang anfordern | MD 016 0010 | 16 | 10 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 134,5 | 9 | 78,5 | 107,5 | 5 | |
MD0160025 | Zugang anfordern | MD 016 0025 | 16 | 25 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 134,5 | 9 | 78,5 | 107,5 | 5 | |
MD0160040 | Zugang anfordern | MD 016 0040 | 16 | 40 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 134,5 | 9 | 78,5 | 107,5 | 5 | |
MD0160050 | Zugang anfordern | MD 016 0050 | 16 | 50 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 134,5 | 9 | 78,5 | 107,5 | 5 | |
MD0200010 | Zugang anfordern | MD 020 0010 | 20 | 10 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 154 | 12 | 90 | 118 | 7 | |
MD0200025 | Zugang anfordern | MD 020 0025 | 20 | 25 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 154 | 12 | 90 | 118 | 7 | |
MD0200040 | Zugang anfordern | MD 020 0040 | 20 | 40 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 154 | 12 | 90 | 118 | 7 | |
MD0200050 | Zugang anfordern | MD 020 0050 | 20 | 50 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 154 | 12 | 90 | 118 | 7 | |
MD0250010 | Zugang anfordern | MD 025 0010 | 25 | 10 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 166 | 12 | 94 | 130 | 9 | |
MD0250025 | Zugang anfordern | MD 025 0025 | 25 | 25 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 166 | 12 | 94 | 130 | 9 | |
MD0250040 | Zugang anfordern | MD 025 0040 | 25 | 40 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 166 | 12 | 94 | 130 | 9 | |
MD0250050 | Zugang anfordern | MD 025 0050 | 25 | 50 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 166 | 12 | 94 | 130 | 9 |
