VADZ

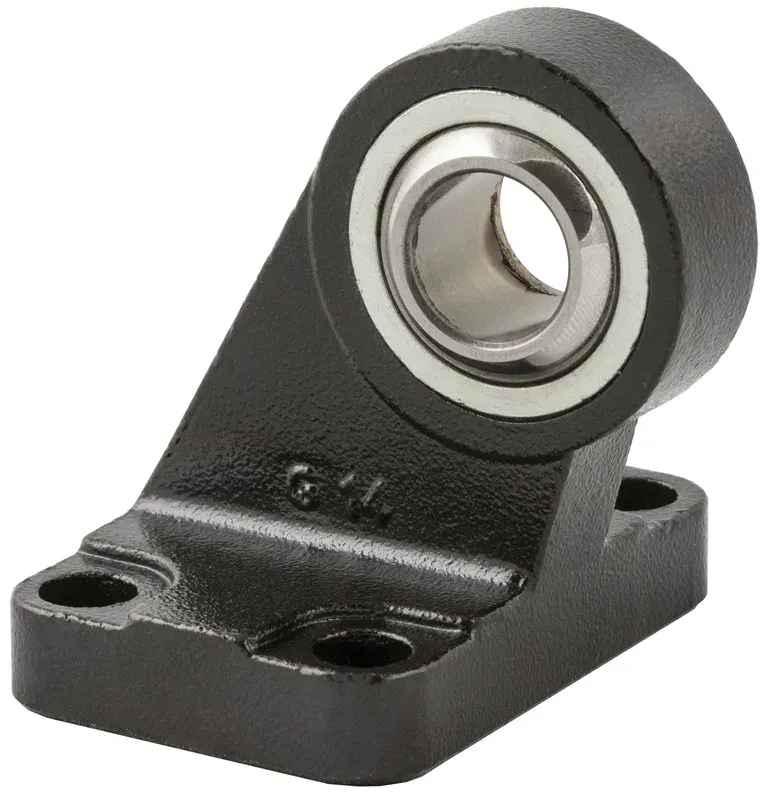

SCHWENKBEFESTIGUNG MIT SCHMALEM GELENKKOPF NACH DIN 648K -STAHL
prodotto___liso15552_vadz_iso15552-d
prodotto___liso15552_vadz_iso15552-f

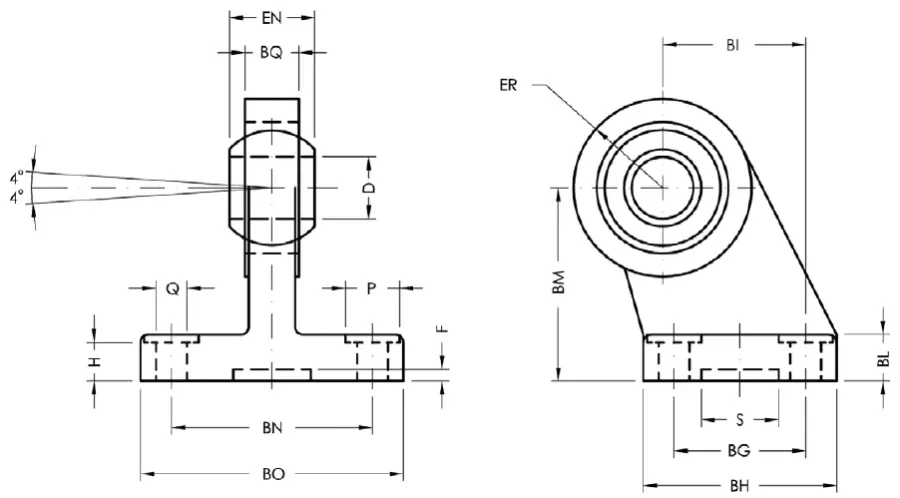

Code 3D-Zeichnungen Nummer Ø Q P BG BH BI BL BM BN BO EN ER BQ D H S F *
VADZ032NE Zugang anfordern VADZ 032 NE 32 6,6 11 18 31 21 10 32 38 51 14 15 10,5 10 8,5 20 3 BEHANDLUNG: Geschwärzt
VADZ040NE Zugang anfordern VADZ 040 NE 40 6,6 11 22 35 24 10 36 41 54 16 18 12 12 8,5 20 3 BEHANDLUNG: Geschwärzt
VADZ050NE Zugang anfordern VADZ 050 NE 50 9 15 30 45 33 12 45 50 65 21 20 15 16 10,5 20 3 BEHANDLUNG: Geschwärzt
VADZ063NE Zugang anfordern VADZ 063 NE 63 9 15 35 50 37 12 50 52 67 21 23 15 16 10,5 20 3 BEHANDLUNG: Geschwärzt
VADZ080NE Zugang anfordern VADZ 080 NE 80 11 18 40 60 47 14 63 66 86 25 27 18 20 11,5 20 3 BEHANDLUNG: Geschwärzt
VADZ100NE Zugang anfordern VADZ 100 NE 100 11 18 50 70 55 15 71 76 96 25 30 18 20 12,5 20 3 BEHANDLUNG: Geschwärzt
VADZ125NE Zugang anfordern VADZ 125 NE 125 13,5 20 60 90 70 20 90 94 124 37 40 25 30 17 20 3 BEHANDLUNG: Geschwärzt
