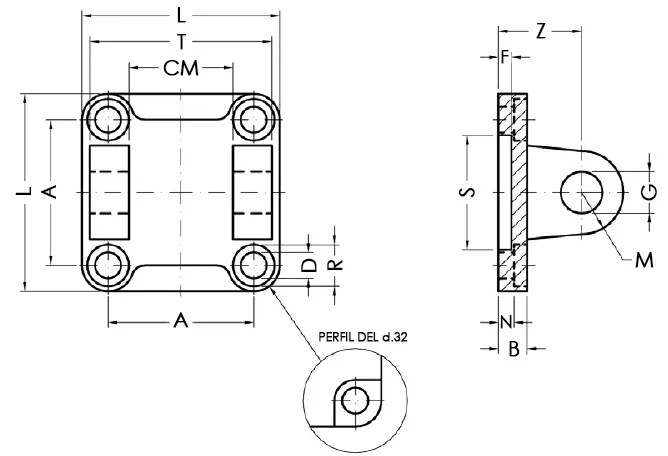

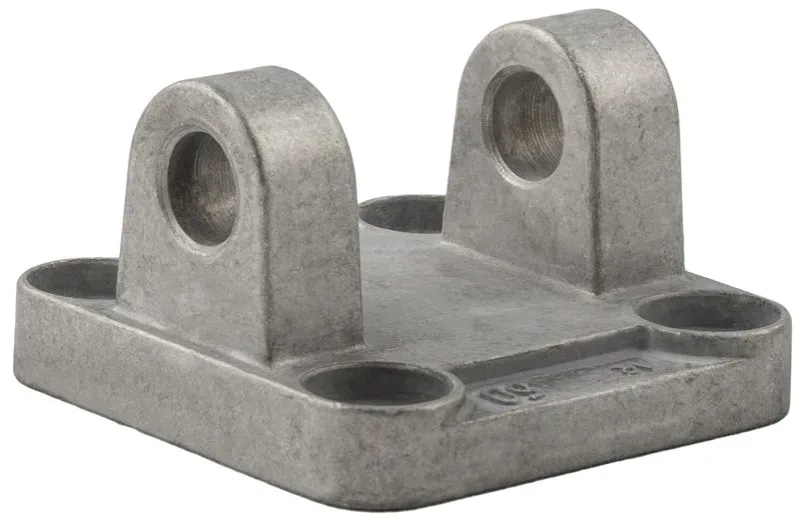

Code | 3D-Zeichnungen | Nummer | Ø | A | L | D | R | N | B | S | F | Z | G | M | CM | T | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VCHZ032NE | Zugang anfordern | VCHZ 032 NE | 32 | 32,5 | 45 | 6,6 | 11 | 5,5 | 9 | 30 | 5 | 22 | 10 | 10 | 26 | 45 | |
VCHZ040NE | Zugang anfordern | VCHZ 040 NE | 40 | 38 | 52 | 6,6 | 11 | 5,5 | 9 | 35 | 5 | 25 | 12 | 12 | 28 | 52 | |
VCHZ050NE | Zugang anfordern | VCHZ 050 NE | 50 | 46,5 | 65 | 9 | 15 | 6,5 | 11 | 40 | 5 | 27 | 12 | 12 | 32 | 60 | |
VCHZ063NE | Zugang anfordern | VCHZ 063 NE | 63 | 56,5 | 75 | 9 | 15 | 6,5 | 11 | 45 | 5 | 32 | 16 | 16 | 40 | 70 | |
VCHZ080NE | Zugang anfordern | VCHZ 080 NE | 80 | 72 | 95 | 11 | 18 | 10 | 14 | 45 | 5 | 36 | 16 | 16 | 50 | 90 | |
VCHZ100NE | Zugang anfordern | VCHZ 100 NE | 100 | 89 | 115 | 11 | 18 | 10 | 14 | 55 | 5 | 41 | 20 | 20 | 60 | 110 | |
VCHZ125NE | Zugang anfordern | VCHZ 125 NE | 125 | 110 | 140 | 14 | 20 | 10 | 20 | 60 | 7 | 50 | 25 | 25 | 70 | 130 |
