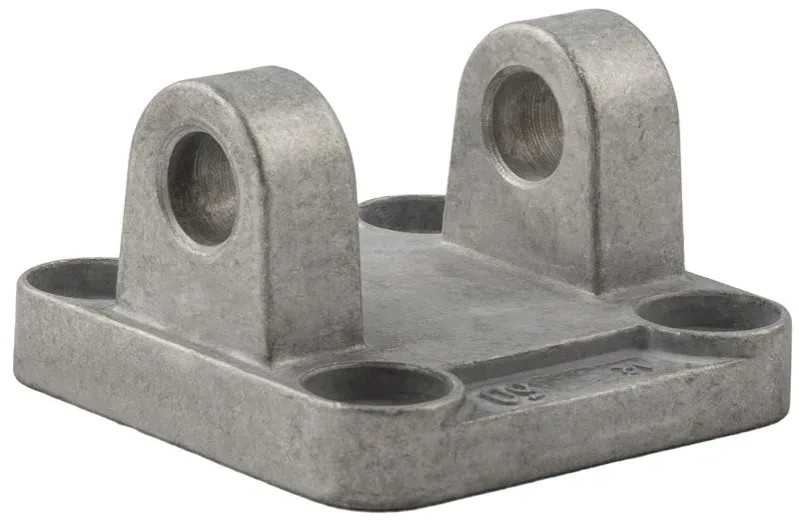

SCHWENKBEFESTIGUNG MIT SCHLITZ - ALUMINIUM

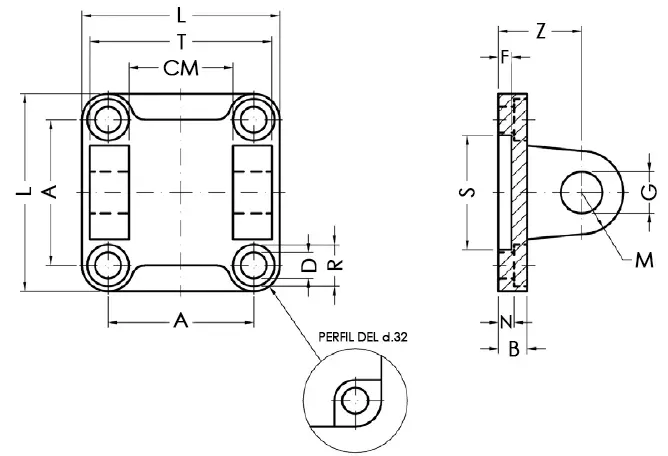

Code	3D-Zeichnungen	Nummer	Ø	A	L	D	R	N	B	S	F	Z	G	M	CM	T
VCH032	Zugang anfordern	VCH 032	32	32,5	45	6,6	11	5,5	9	30	5	22	10	10	26	45
VCH040	Zugang anfordern	VCH 040	40	38	52	6,6	11	5,5	9	35	5	25	12	12	28	52
VCH050	Zugang anfordern	VCH 050	50	46,5	65	9	15	6,5	11	40	5	27	12	12	32	60
VCH063	Zugang anfordern	VCH 063	63	56,5	75	9	15	6,5	11	45	5	32	16	16	40	70
VCH080	Zugang anfordern	VCH 080	80	72	95	11	18	10	14	45	5	36	16	16	50	90
VCH100	Zugang anfordern	VCH 100	100	89	115	11	18	10	14	55	5	41	20	20	60	110
VCH125	Zugang anfordern	VCH 125	125	110	140	14	20	10	20	60	7	50	25	25	70	130
