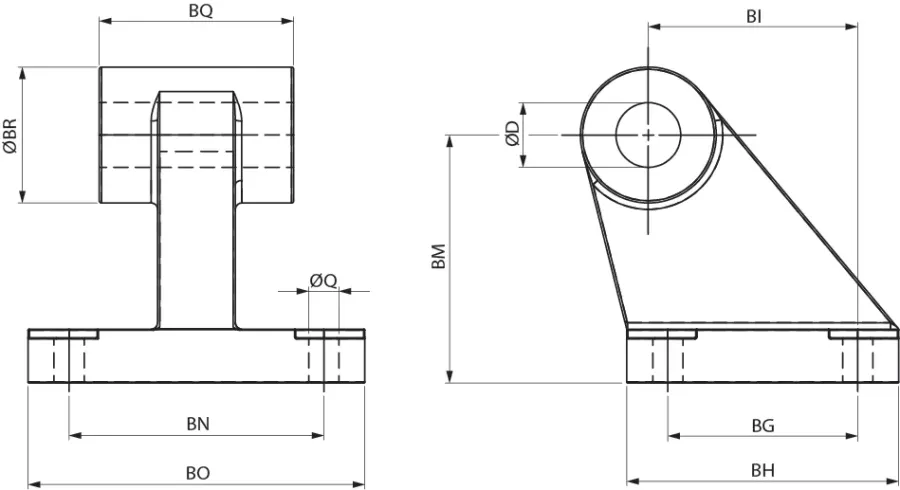

Code | 3D-Zeichnungen | Nummer | Ø | Q | BG | BH | BI | BM | BN | BO | BQ | BR | ØD | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VAS032 | Zugang anfordern | VAS 032 | 32 | 6,6 | 18 | 31 | 21 | 32 | 38 | 51 | 26 | 20 | 10 | |
VAS040 | Zugang anfordern | VAS 040 | 40 | 6,6 | 22 | 35 | 24 | 36 | 41 | 54 | 28 | 22 | 12 | |
VAS050 | Zugang anfordern | VAS 050 | 50 | 9 | 30 | 45 | 33 | 45 | 50 | 65 | 32 | 26 | 12 | |
VAS063 | Zugang anfordern | VAS 063 | 63 | 9 | 35 | 50 | 37 | 50 | 52 | 67 | 40 | 30 | 16 | |
VAS080 | Zugang anfordern | VAS 080 | 80 | 11 | 40 | 60 | 47 | 63 | 66 | 86 | 50 | 30 | 16 | |
VAS100 | Zugang anfordern | VAS 100 | 100 | 11 | 50 | 70 | 55 | 71 | 76 | 96 | 60 | 38 | 20 | |
VAS125 | Zugang anfordern | VAS 125 | 125 | 14 | 60 | 90 | 70 | 90 | 94 | 124 | 70 | 45 | 25 |
