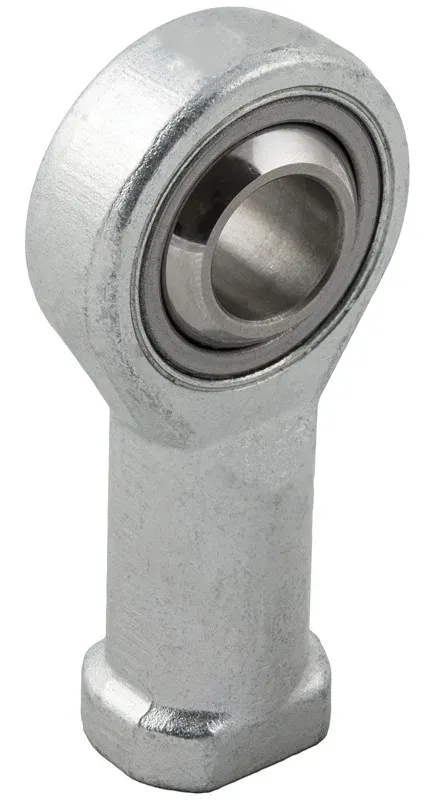

GELENKKOPF SELBSTSCHMIEREND - STAHL

Code	3D-Zeichnungen	Nummer	F	A H7	B 0	C 0 -0,13	Ø Kugel	D ± 0,13	E ± 0,5	G ± 0,5	H	L ± 0,7	M ± 0,7	P ± 0,5	S ± 0,7	W ± 0,25	Radiallast Dinamisch Kg	Radiallast Statis Kg	Gewicht g
TF040	Zugang anfordern	TF 040	M12X1,25	12	15,4	16	22.23	12,5	34	50	67	18	17,5	22	6,5	18	1400	3700	120
TF050	Zugang anfordern	TF 050	M16X1,5	16	19,3	21	28.58	15,5	42	64	85	24	22	27	8	24	2500	6300	240
TF080	Zugang anfordern	TF 080	M20X1,5	20	24,4	25	34,93	18,5	50	77	102	30	27,5	34	10	30	3700	8300	430
TF125	Zugang anfordern	TF 125	M27X2	28	32,3	35	47,59	26	66	103	136	41	37	46	14	41	7100	14200	1120
