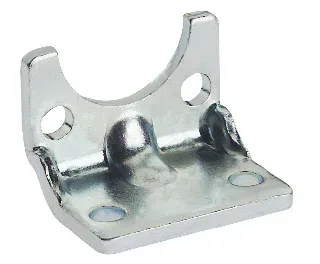

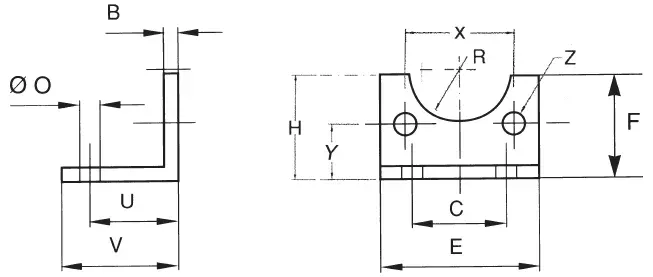

Code | 3D-Zeichnungen | Nummer | Ø | B | C | E | F | O | U | V | R | Z | X | Y | H | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VCP032 | Zugang anfordern | VCP 032 | 32 | 4 | 32 | 45 | 30 | 7 | 24 | 35 | 15 | 7 | 32,5 | 15,75 | 32 | |
VCP040 | Zugang anfordern | VCP 040 | 40 | 4 | 36 | 52 | 30 | 9 | 28 | 36 | 17,5 | 7 | 38 | 17 | 36 | |
VCP050 | Zugang anfordern | VCP 050 | 50 | 5 | 45 | 65 | 36 | 9 | 32 | 47 | 20 | 9 | 46,5 | 21,75 | 45 | |
VCP063 | Zugang anfordern | VCP 063 | 63 | 5 | 50 | 75 | 35 | 9 | 32 | 45 | 22,5 | 9 | 56,5 | 21,75 | 50 | |
VCP080 | Zugang anfordern | VCP 080 | 80 | 6 | 63 | 95 | 47 | 12 | 41 | 55 | 22,5 | 11 | 72 | 27 | 63 | |
VCP100 | Zugang anfordern | VCP 100 | 100 | 6 | 75 | 115 | 53 | 14 | 41 | 57 | 27,5 | 11 | 89 | 26,5 | 71 | |
VCP125 | Zugang anfordern | VCP 125 | 125 | 8 | 90 | 140 | 70 | 16,5 | 45 | 70 | 30 | 14 | 110 | 35 | 90 |
