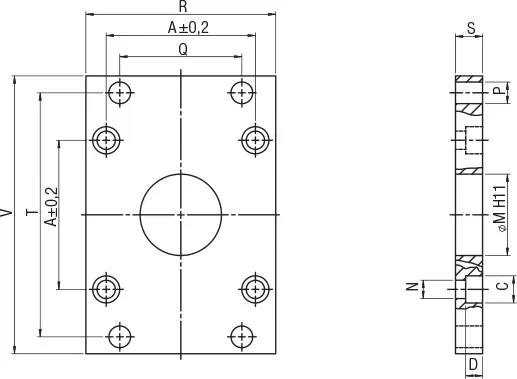

Code | 3D-Zeichnungen | Nummer | Ø | Ø M | P | S | D | C | N | A | Q | R | T | V | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VFL032 | Zugang anfordern | VFL 032 | 32 | 30 | 7 | 10 | 5 | 10,5 | 6,5 | 32,5 | 32 | 45 | 64 | 80 | |
VFL040 | Zugang anfordern | VFL 040 | 40 | 35 | 9 | 10 | 5 | 11 | 6,5 | 38 | 36 | 52 | 72 | 90 | |
VFL050 | Zugang anfordern | VFL 050 | 50 | 40 | 9 | 12 | 5,5 | 15 | 8,5 | 46,5 | 45 | 65 | 90 | 110 | |
VFL063 | Zugang anfordern | VFL 063 | 63 | 45 | 9 | 12 | 5,5 | 15 | 8,5 | 56,5 | 50 | 75 | 100 | 120 | |
VFL080 | Zugang anfordern | VFL 080 | 80 | 45 | 12 | 16 | 8 | 18 | 10,5 | 72 | 63 | 95 | 126 | 150 | |
VFL100 | Zugang anfordern | VFL 100 | 100 | 55 | 14 | 16 | 8 | 18 | 10,5 | 89 | 75 | 115 | 150 | 170 | |
VFL125 | Zugang anfordern | VFL 125 | 125 | 60 | 16 | 20 | 9,5 | 20 | 13,5 | 110 | 90 | 140 | 180 | 205 |
