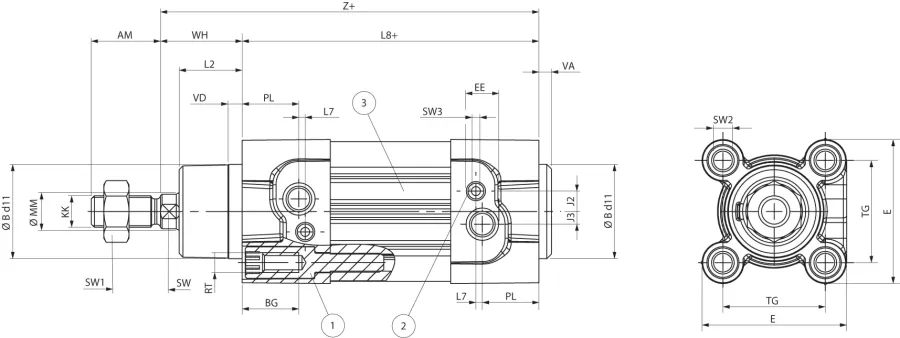

Code | 3D-Zeichnungen | Nummer | Ø | Hub | ØB d11 | VD | VA | L2 | WH | Ø MM | SW | KK | AM | SW1 | Z | L8 | BG | RT | SW2 | E | TG | EE | PL | J3 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LB0320025 | Zugang anfordern | LB 032 0025 | 32 | 25 | 30 | 10 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 22 | 17 | 145 | 119 | 18 | M6 | 6 | 46 | 32,5 | G 1/8 | 18 | 4 | |
LB0320040 | Zugang anfordern | LB 032 0040 | 32 | 40 | 30 | 10 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 22 | 17 | 145 | 119 | 18 | M6 | 6 | 46 | 32,5 | G 1/8 | 18 | 4 | |
LB0320050 | Zugang anfordern | LB 032 0050 | 32 | 50 | 30 | 10 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 22 | 17 | 145 | 119 | 18 | M6 | 6 | 46 | 32,5 | G 1/8 | 18 | 4 | |
LB0320075 | Zugang anfordern | LB 032 0075 | 32 | 75 | 30 | 10 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 22 | 17 | 145 | 119 | 18 | M6 | 6 | 46 | 32,5 | G 1/8 | 18 | 4 | |
LB0320080 | Zugang anfordern | LB 032 0080 | 32 | 80 | 30 | 10 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 22 | 17 | 145 | 119 | 18 | M6 | 6 | 46 | 32,5 | G 1/8 | 18 | 4 | |
LB0320100 | Zugang anfordern | LB 032 0100 | 32 | 100 | 30 | 10 | 4 | 20 | 26 | 12 | 10 | M10X1,25 | 22 | 17 | 145 | 119 | 18 | M6 | 6 | 46 | 32,5 | G 1/8 | 18 | 4 | |
LB0400025 | Zugang anfordern | LB 040 0025 | 40 | 25 | 35 | 10.5 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 24 | 19 | 160 | 130 | 18 | M6 | 6 | 54 | 38 | G 1/4 | 17,5 | 3,5 | |
LB0400040 | Zugang anfordern | LB 040 0040 | 40 | 40 | 35 | 10.5 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 24 | 19 | 160 | 130 | 18 | M6 | 6 | 54 | 38 | G 1/4 | 17,5 | 3,5 | |
LB0400050 | Zugang anfordern | LB 040 0050 | 40 | 50 | 35 | 10.5 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 24 | 19 | 160 | 130 | 18 | M6 | 6 | 54 | 38 | G 1/4 | 17,5 | 3,5 | |
LB0400075 | Zugang anfordern | LB 040 0075 | 40 | 75 | 35 | 10.5 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 24 | 19 | 160 | 130 | 18 | M6 | 6 | 54 | 38 | G 1/4 | 17,5 | 3,5 | |
LB0400080 | Zugang anfordern | LB 040 0080 | 40 | 80 | 35 | 10.5 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 24 | 19 | 160 | 130 | 18 | M6 | 6 | 54 | 38 | G 1/4 | 17,5 | 3,5 | |
LB0400100 | Zugang anfordern | LB 040 0100 | 40 | 100 | 35 | 10.5 | 4 | 22 | 30 | 16 | 13 | M12X1,25 | 24 | 19 | 160 | 130 | 18 | M6 | 6 | 54 | 38 | G 1/4 | 17,5 | 3,5 | |
LB0500025 | Zugang anfordern | LB 050 0025 | 50 | 25 | 40 | 11.5 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 168 | 131 | 20 | M8 | 8 | 64 | 46,5 | G 1/4 | 20,5 | 7 | |
LB0500040 | Zugang anfordern | LB 050 0040 | 50 | 40 | 40 | 11.5 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 168 | 131 | 20 | M8 | 8 | 64 | 46,5 | G 1/4 | 20,5 | 7 | |
LB0500050 | Zugang anfordern | LB 050 0050 | 50 | 50 | 40 | 11.5 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 168 | 131 | 20 | M8 | 8 | 64 | 46,5 | G 1/4 | 20,5 | 7 | |
LB0500075 | Zugang anfordern | LB 050 0075 | 50 | 75 | 40 | 11.5 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 168 | 131 | 20 | M8 | 8 | 64 | 46,5 | G 1/4 | 20,5 | 7 | |
LB0500080 | Zugang anfordern | LB 050 0080 | 50 | 80 | 40 | 11.5 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 168 | 131 | 20 | M8 | 8 | 64 | 46,5 | G 1/4 | 20,5 | 7 | |
LB0500100 | Zugang anfordern | LB 050 0100 | 50 | 100 | 40 | 11.5 | 4 | 28 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 168 | 131 | 20 | M8 | 8 | 64 | 46,5 | G 1/4 | 20,5 | 7 | |
LB0630025 | Zugang anfordern | LB 063 0025 | 63 | 25 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 183 | 146 | 20 | M8 | 8 | 74 | 56,5 | G 3/8 | 22 | 8 | |
LB0630040 | Zugang anfordern | LB 063 0040 | 63 | 40 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 183 | 146 | 20 | M8 | 8 | 74 | 56,5 | G 3/8 | 22 | 8 | |
LB0630050 | Zugang anfordern | LB 063 0050 | 63 | 50 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 183 | 146 | 20 | M8 | 8 | 74 | 56,5 | G 3/8 | 22 | 8 | |
LB0630075 | Zugang anfordern | LB 063 0075 | 63 | 75 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 183 | 146 | 20 | M8 | 8 | 74 | 56,5 | G 3/8 | 22 | 8 | |
LB0630080 | Zugang anfordern | LB 063 0080 | 63 | 80 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 183 | 146 | 20 | M8 | 8 | 74 | 56,5 | G 3/8 | 22 | 8 | |
LB0630100 | Zugang anfordern | LB 063 0100 | 63 | 100 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16X1,5 | 32 | 22 | 183 | 146 | 20 | M8 | 8 | 74 | 56,5 | G 3/8 | 22 | 8 | |
LB0800025 | Zugang anfordern | LB 080 0025 | 80 | 25 | 45 | 15.7 | 4 | 35 | 46 | 25 | 22 | M20X1,5 | 40 | 30 | 199 | 153 | 19 | M10 | 6 | 94 | 72 | G 3/8 | 22 | 11 | |
LB0800040 | Zugang anfordern | LB 080 0040 | 80 | 40 | 45 | 15.7 | 4 | 35 | 46 | 25 | 22 | M20X1,5 | 40 | 30 | 199 | 153 | 19 | M10 | 6 | 94 | 72 | G 3/8 | 22 | 11 | |
LB0800050 | Zugang anfordern | LB 080 0050 | 80 | 50 | 45 | 15.7 | 4 | 35 | 46 | 25 | 22 | M20X1,5 | 40 | 30 | 199 | 153 | 19 | M10 | 6 | 94 | 72 | G 3/8 | 22 | 11 | |
LB0800075 | Zugang anfordern | LB 080 0075 | 80 | 75 | 45 | 15.7 | 4 | 35 | 46 | 25 | 22 | M20X1,5 | 40 | 30 | 199 | 153 | 19 | M10 | 6 | 94 | 72 | G 3/8 | 22 | 11 | |
LB0800080 | Zugang anfordern | LB 080 0080 | 80 | 80 | 45 | 15.7 | 4 | 35 | 46 | 25 | 22 | M20X1,5 | 40 | 30 | 199 | 153 | 19 | M10 | 6 | 94 | 72 | G 3/8 | 22 | 11 | |
LB0800100 | Zugang anfordern | LB 080 0100 | 80 | 100 | 45 | 15.7 | 4 | 35 | 46 | 25 | 22 | M20X1,5 | 40 | 30 | 199 | 153 | 19 | M10 | 6 | 94 | 72 | G 3/8 | 22 | 11 | |
LB1000025 | Zugang anfordern | LB 100 0025 | 100 | 25 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 40 | 30 | 214,5 | 163 | 19 | M10 | 6 | 111 | 89 | G 1/2 | 26 | 9 | |
LB1000040 | Zugang anfordern | LB 100 0040 | 100 | 40 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 40 | 30 | 214,5 | 163 | 19 | M10 | 6 | 111 | 89 | G 1/2 | 26 | 9 | |
LB1000050 | Zugang anfordern | LB 100 0050 | 100 | 50 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 40 | 30 | 214,5 | 163 | 19 | M10 | 6 | 111 | 89 | G 1/2 | 26 | 9 | |
LB1000075 | Zugang anfordern | LB 100 0075 | 100 | 75 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 40 | 30 | 214,5 | 163 | 19 | M10 | 6 | 111 | 89 | G 1/2 | 26 | 9 | |
LB1000080 | Zugang anfordern | LB 100 0080 | 100 | 80 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 40 | 30 | 214,5 | 163 | 19 | M10 | 6 | 111 | 89 | G 1/2 | 26 | 9 | |
LB1000100 | Zugang anfordern | LB 100 0100 | 100 | 100 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20X1,5 | 40 | 30 | 214,5 | 163 | 19 | M10 | 6 | 111 | 89 | G 1/2 | 26 | 9 |
