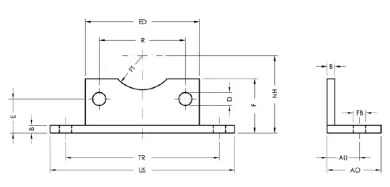

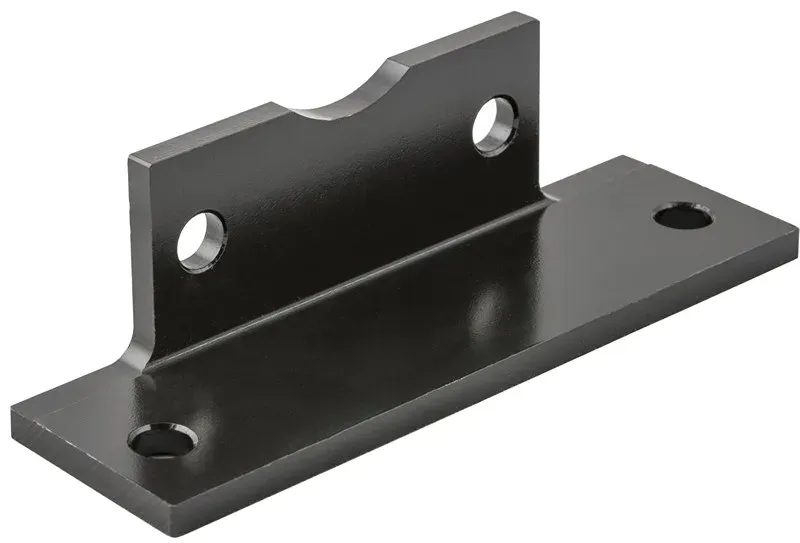

BEFESTIGUNGSWINKEL - STAHL

Code	3D-Zeichnungen	Nummer	Ø	US	ED	F	AO	B	TR	E	D	FT	NH	R	AU	FB
VCB032NE	Zugang anfordern	VCB 032 NE	32	79	45	30	30	5	65	15.75	6,5	15	32	32,5	18	6,5
VCB040NE	Zugang anfordern	VCB 040 NE	40	90	55	30	30	5	75	17	6,5	17,5	36	38	18	6,5
VCB050NE	Zugang anfordern	VCB 050 NE	50	110	65	35	35	5	90	21.75	8,5	20	45	46,5	21	8,5
VCB063NE	Zugang anfordern	VCB 063 NE	63	120	75	35	35	5	100	21.75	8,5	22,5	50	56,5	21	8,5
VCB080NE	Zugang anfordern	VCB 080 NE	80	153	95	45	45	6	128	27	10,5	22,5	63	72	27	10,5
VCB100NE	Zugang anfordern	VCB 100 NE	100	178	115	45	45	6	148	26.5	10,5	27,5	71	89	27	10,5
