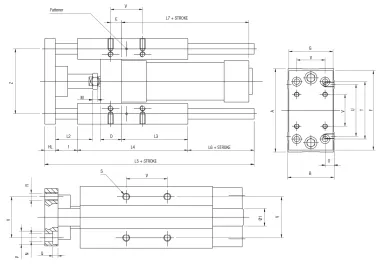

Code | 3D-Zeichnungen | Nummer | Ø | Hub | A | B | C | CH1 | CH2 | D | E | F | G | H | Ø1 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | M | N | O | P | Q | R | S | T | U | V | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VLCHC0320050 | Zugang anfordern | VLCHC 032 0050 | 32 | 50 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320100 | Zugang anfordern | VLCHC 032 0100 | 32 | 100 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320160 | Zugang anfordern | VLCHC 032 0160 | 32 | 160 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320200 | Zugang anfordern | VLCHC 032 0200 | 32 | 200 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320250 | Zugang anfordern | VLCHC 032 0250 | 32 | 250 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320320 | Zugang anfordern | VLCHC 032 0320 | 32 | 320 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320400 | Zugang anfordern | VLCHC 032 0400 | 32 | 400 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0320500 | Zugang anfordern | VLCHC 032 0500 | 32 | 500 | 97 | 49 | 51 | 15 | 17 | 24 | 4,3 | 93 | 45 | 12 | 12 | 25 | 42 | 75 | 125 | 187 | 25 | 97 | 8 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 78 | 61 | 32,5 | |
VLCHC0400050 | Zugang anfordern | VLCHC 040 0050 | 40 | 50 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400100 | Zugang anfordern | VLCHC 040 0100 | 40 | 100 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400160 | Zugang anfordern | VLCHC 040 0160 | 40 | 160 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400200 | Zugang anfordern | VLCHC 040 0200 | 40 | 200 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400250 | Zugang anfordern | VLCHC 040 0250 | 40 | 250 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400320 | Zugang anfordern | VLCHC 040 0320 | 40 | 320 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400400 | Zugang anfordern | VLCHC 040 0400 | 40 | 400 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0400500 | Zugang anfordern | VLCHC 040 0500 | 40 | 500 | 115 | 58 | 58.2 | 15 | 19 | 28 | 11 | 112 | 55 | 12 | 16 | 25 | 42 | 80 | 140 | 207 | 30 | 109 | 7 | 6,6 | 12 | 11 | 6,5 | M6 | M6 | 84 | 69 | 38 | |
VLCHC0500050 | Zugang anfordern | VLCHC 050 0050 | 50 | 50 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500100 | Zugang anfordern | VLCHC 050 0100 | 50 | 100 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500160 | Zugang anfordern | VLCHC 050 0160 | 50 | 160 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500200 | Zugang anfordern | VLCHC 050 0200 | 50 | 200 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500250 | Zugang anfordern | VLCHC 050 0250 | 50 | 250 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500320 | Zugang anfordern | VLCHC 050 0320 | 50 | 320 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500400 | Zugang anfordern | VLCHC 050 0400 | 50 | 400 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0500500 | Zugang anfordern | VLCHC 050 0500 | 50 | 500 | 137 | 70 | 70.2 | 20 | 24 | 34 | 18,8 | 134 | 65 | 15 | 20 | 25 | 50 | 78 | 148 | 223 | 35 | 110 | 6 | 9 | 16 | 15 | 8,5 | M8 | M8 | 100 | 85 | 46,5 | |
VLCHC0630050 | Zugang anfordern | VLCHC 063 0050 | 63 | 50 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630100 | Zugang anfordern | VLCHC 063 0100 | 63 | 100 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630160 | Zugang anfordern | VLCHC 063 0160 | 63 | 160 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630200 | Zugang anfordern | VLCHC 063 0200 | 63 | 200 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630250 | Zugang anfordern | VLCHC 063 0250 | 63 | 250 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630320 | Zugang anfordern | VLCHC 063 0320 | 63 | 320 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630400 | Zugang anfordern | VLCHC 063 0400 | 63 | 400 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0630500 | Zugang anfordern | VLCHC 063 0500 | 63 | 500 | 152 | 85 | 85.2 | 20 | 24 | 34 | 15,3 | 147 | 80 | 15 | 20 | 25 | 50 | 106 | 178 | 243 | 25 | 125 | 6 | 9 | 16 | 15 | 9 | M8 | M8 | 105 | 100 | 56,5 | |
VLCHC0800050 | Zugang anfordern | VLCHC 080 0050 | 80 | 50 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800100 | Zugang anfordern | VLCHC 080 0100 | 80 | 100 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800160 | Zugang anfordern | VLCHC 080 0160 | 80 | 160 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800200 | Zugang anfordern | VLCHC 080 0200 | 80 | 200 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800250 | Zugang anfordern | VLCHC 080 0250 | 80 | 250 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800320 | Zugang anfordern | VLCHC 080 0320 | 80 | 320 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800400 | Zugang anfordern | VLCHC 080 0400 | 80 | 400 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC0800500 | Zugang anfordern | VLCHC 080 0500 | 80 | 500 | 189 | 105 | 105.5 | 26 | 30 | 50 | 25 | 180 | 100 | 20 | 25 | 25 | 50 | 111 | 195 | 267 | 27 | 133 | 9 | 11 | 20 | 18 | 11 | M10 | M10 | 130 | 130 | 72 | |
VLCHC1000050 | Zugang anfordern | VLCHC 100 0050 | 100 | 50 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000100 | Zugang anfordern | VLCHC 100 0100 | 100 | 100 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000160 | Zugang anfordern | VLCHC 100 0160 | 100 | 160 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000200 | Zugang anfordern | VLCHC 100 0200 | 100 | 200 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000250 | Zugang anfordern | VLCHC 100 0250 | 100 | 250 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000320 | Zugang anfordern | VLCHC 100 0320 | 100 | 320 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000400 | Zugang anfordern | VLCHC 100 0400 | 100 | 400 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 | |
VLCHC1000500 | Zugang anfordern | VLCHC 100 0500 | 100 | 500 | 213 | 130 | 130.5 | 26 | 30 | 55 | 30 | 206 | 120 | 20 | 25 | 25 | 50 | 128 | 218 | 290 | 27 | 144 | 9 | 11 | 20 | 16,5 | 11 | M10 | M10 | 150 | 150 | 89 |
