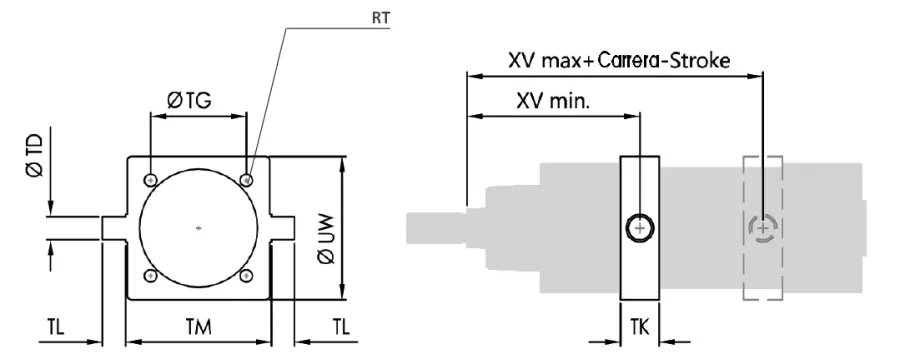

Code | 3D-Zeichnungen | Nummer | Ø | TD | TG | TK | TL | TM | UW | XV Min | XV Max | RT | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VCNT160 | Zugang anfordern | VCNT 160 | 160 | 32 | 140 | 40 | 32 | 200 | 190 | 149 | 191 | M16 | |
VCNT200 | Zugang anfordern | VCNT 200 | 200 | 32 | 175 | 40 | 32 | 250 | 240 | 164 | 206 | M16 | |
VCNT250 | Zugang anfordern | VCNT 250 | 250 | 40 | 220 | 50 | 40 | 320 | 296 | 187 | 223 | M20 |
